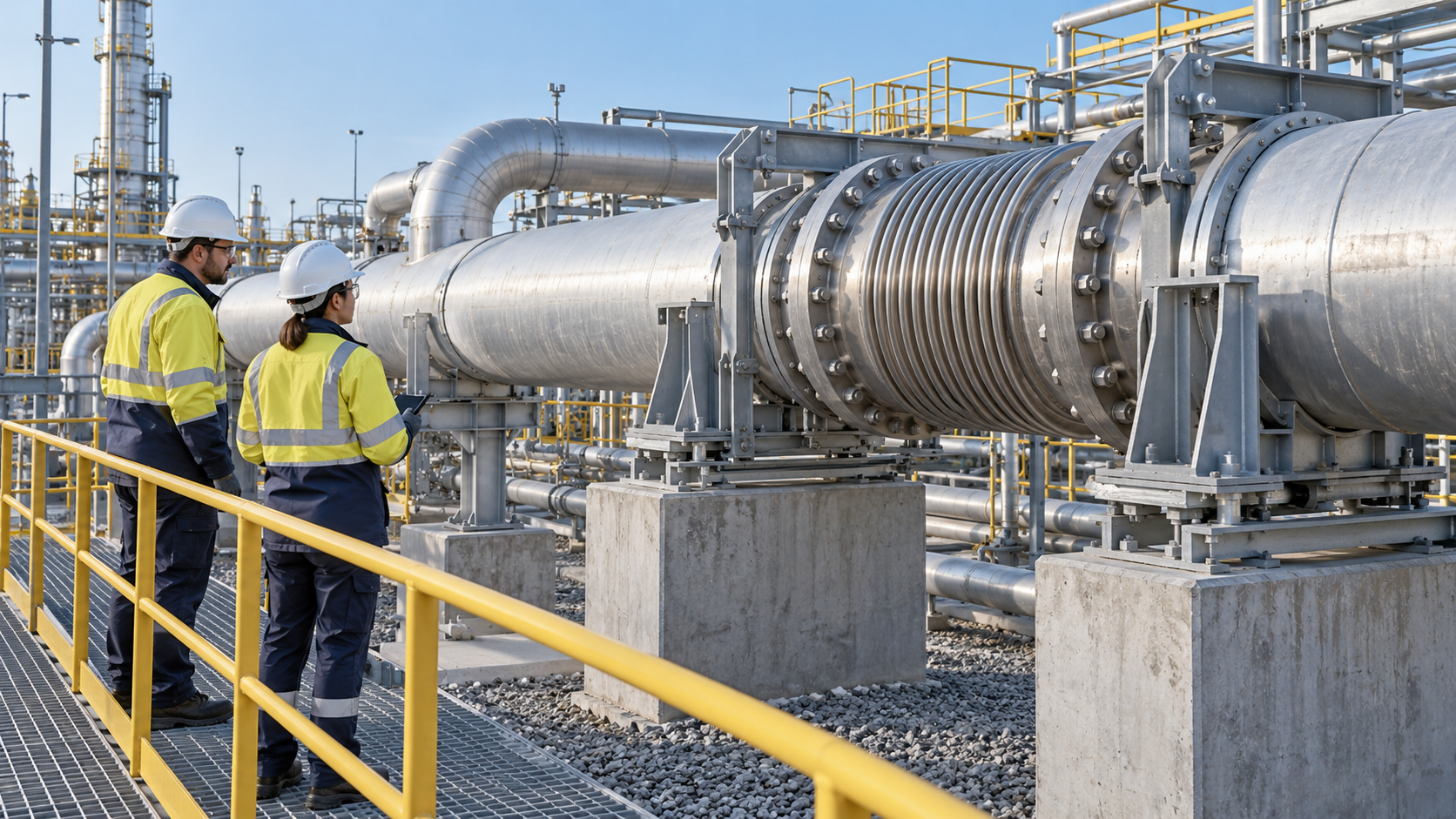

Компенсатор на трубопроводе часто замечают только тогда, когда рядом уже появилось отклонение: необычное положение узла, следы контакта с конструкцией, состояние направляющих или изменившаяся опора. Но сам обход не должен превращаться в попытку «выправить» трубопровод на месте. Его задача — увидеть фактическое состояние, сопоставить его с доступной документацией и передать специалистам наблюдение, которое можно проверить.
Ниже — порядок для планового визуального обхода. Он относится к наблюдению и регистрации признаков, а не к расчёту перемещений, ремонту или допуску к эксплуатации. Допустимые зоны, средства защиты, периодичность осмотров, параметры и решение о вмешательстве всегда задают проектная документация, инструкции предприятия и уполномоченные специалисты.
Понимать узел как часть трассы, а не отдельную гофру
Компенсатор воспринимает перемещения только в связке с трубой, неподвижными и направляющими опорами, креплениями, соседней арматурой и конструкциями. Поэтому наблюдение начинают с общей картины: где находится узел, в каком направлении проходит линия, какие опоры рядом, есть ли доступный для осмотра зазор до металлоконструкций и как выглядит участок по обе стороны. Это помогает не приписать компенсатору то, что относится к опоре, временной схеме или чужому оборудованию.

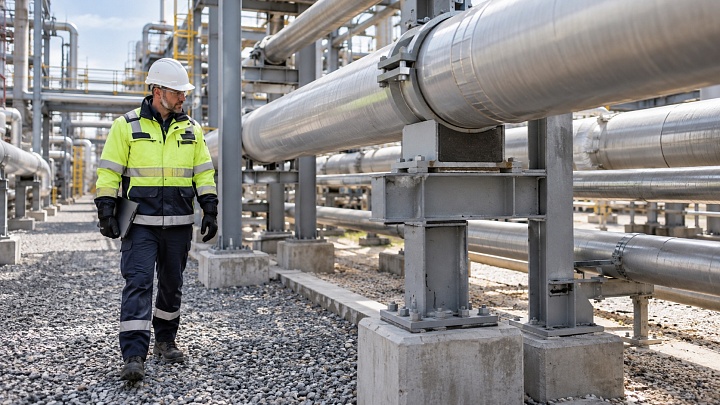

В рабочей записи полезно разделять факт и толкование. «На направляющей виден след контакта» — наблюдение; «компенсатор заклинило» — предположение, которое требует проверки. Такой подход продолжает тему фиксации отклонений на опорах трубопровода: наблюдатель сохраняет картину для диагностики, а не заменяет собой проектировщика или ремонтную службу.
Подготовить обход без создания нового риска
До маршрута уточняют границы участка, доступность прохода, статус работ поблизости и ограничения по фотографированию, если оно допускается. Нельзя перешагивать через трубопровод, снимать ограждения, подходить в опасную зону или проверять подвижность узла усилием руки. Компенсатор может быть частью работающего контура, поэтому даже невинная на вид попытка «проверить люфт» способна создать угрозу человеку и оборудованию.
Если осмотр невозможен из безопасной точки, это не повод дополнить запись догадкой. В журнале отмечают, какая часть недоступна, почему и кому передан вопрос. Важнее честно зафиксировать ограничение, чем закрыть обход формальной отметкой. Такой подход сохраняет доказательную ценность записи при последующем разборе.
Наблюдать признаки, которые можно описать
При проходе обращают внимание на видимое положение компенсатора относительно соседней трубы и опор, целостность внешних элементов, следы нештатного контакта, состояние крепёжных деталей, направляющих и опорных поверхностей, а также признаки утечки или загрязнения. Записывают место, сторону линии, дату, условия наблюдения и конкретный эффект. Если видны следы коррозии, деформации или повреждения покрытия, их также описывают без заключения о глубине дефекта.
Сравнение становится полезнее, если его можно привязать к предыдущей сопоставимой записи или утверждённой исходной документации. Не нужно угадывать «нормальное» положение по памяти. Если для данного узла предусмотрены контрольные отметки или индикаторы, пользуются ими только по действующему регламенту и не заменяют их произвольными рисками на оборудовании.
Не смешивать состояние компенсатора и герметичность фланца
Рядом с узлом могут быть фланцевые соединения, арматура и приборные линии. Их признаки нельзя объединять в одно общее замечание «течёт компенсатор». Сначала указывают фактическое место наблюдения и доступный признак: например, след на фланцевой зоне либо загрязнение на наружной поверхности гофры. Это помогает ремонтной команде выбрать правильную последовательность проверки и не направляет её к неверному узлу.
Для контроля соединений действует своя логика подготовки и подтверждения герметичности, изложенная в материале о фланцевом соединении трубопровода. Наблюдение на обходе не заменяет установленную процедуру проверки и тем более не даёт основания подтягивать крепёж на действующем оборудовании без разрешения.
Учитывать историю изменений участка
После ремонта, переключения или временной перекладки линии исходная конфигурация участка может меняться. Перед обходом полезно знать, действует ли штатная схема и были ли рядом вмешательства. Временная линия, дополнительные опоры или исключённый участок должны быть явно обозначены в передаче смены. Иначе наблюдатель может сопоставлять узел с неактуальной картиной и ошибочно считать штатную временную меру дефектом — или наоборот.

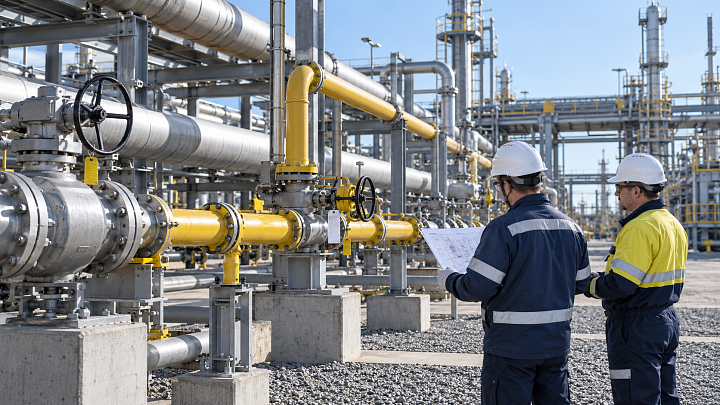

Границы таких состояний важно сохранять до полного возврата к проектной конфигурации. Материал о передаче временной схемы трубопровода показывает, почему запись должна отвечать не только на вопрос «что изменено», но и «какой статус имеет это изменение сейчас».
Передать замечание так, чтобы его можно было проверить
Хорошая заявка начинается с идентификации линии и узла: обозначение по доступной документации, местоположение, дата и смена. Затем идут наблюдаемый признак, его место, условия и приложенные разрешённые материалы. Вместо «компенсатор неисправен» лучше написать, что именно видно: контакт с конструкцией, отличие от предыдущего состояния, следы загрязнения, повреждение защитного элемента или недоступная зона осмотра.
Если требуется работа с запорной арматурой, её статус не подменяют устным сообщением. Он должен быть связан с актуальными данными по конкретному узлу, как описано в статье о паспорте запорной арматуры. Это помогает не смешать маршрут диагностики с решением о переключении или изоляции участка.
Проверить результат после ремонта по исходному признаку
После вмешательства не достаточно записать «работы выполнены». Возврат к обходу строят вокруг исходного наблюдения: где был замечен контакт, какая часть узла вызывала вопрос, что было доступно для осмотра до ремонта. Если после работ менялась конфигурация линии, фиксируют и её статус. При необходимости применяют отдельную утверждённую процедуру подготовки и передачи контура; например, после ремонтных работ она может включать действия, описанные для промывки участка трубопровода перед передачей в эксплуатацию.
Чек-лист планового обхода
- определены безопасная зона, границы линии и актуальный статус участка;
- компенсатор осмотрен вместе с соседней трубой, опорами и направляющими;
- факты описаны отдельно от предполагаемой причины;
- соединения, опоры и арматура не объединены в неясное общее замечание;
- недоступные зоны и ограничения явно зафиксированы;
- замечание содержит место, время, признак и маршрут передачи ответственному.
На объектах уровня нефтяного комплекса Ку-Малооб-Саап надёжность линии зависит и от качества таких первичных наблюдений. Они не заменяют проектный расчёт и диагностику, но позволяют вовремя передать специалистам проверяемую картину состояния узла.
Вопросы и ответы
Можно ли рукой проверить, двигается ли компенсатор?
Нет, если это не предусмотрено специально разработанной и разрешённой процедурой. На действующем трубопроводе обходчик ограничивается безопасным наблюдением.
След на опоре доказывает неисправность компенсатора?
Нет. Он показывает признак, требующий проверки с учётом опор, схемы линии и истории изменений. Причину назначают только после диагностики.
Нужно ли закрывать замечание, если при следующем обходе след не виден?
Нет автоматически. Сначала сопоставляют условия осмотра и предыдущую запись, затем действуют по принятому на объекте порядку проверки и закрытия.
Качественный обход компенсатора — это не поиск готового диагноза. Это безопасное получение точных фактов, которые помогают следующему специалисту восстановить состояние узла и принять решение без угадывания.
