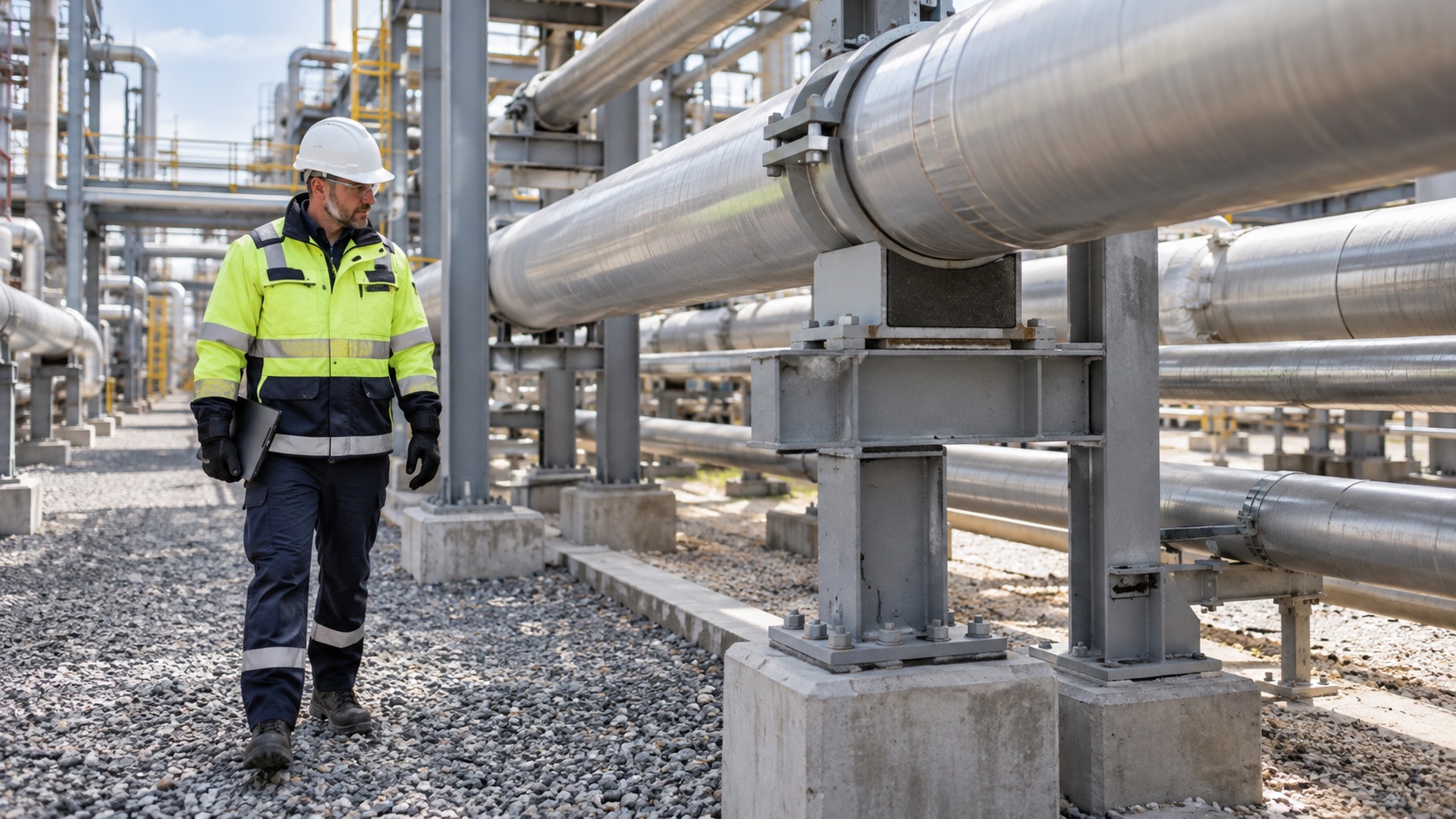

При обходе трубопровода внимание часто уходит к арматуре, фланцам и видимым следам утечки. Опоры кажутся фоном, пока не появляется перекос, повреждение покрытия, след контакта с конструкцией или непонятная работа подвижного элемента. Между тем опора задаёт условия, в которых линия воспринимает собственный вес, температурные перемещения и воздействие окружающей конструкции. Цель обхода — не поставить диагноз на глаз, а зафиксировать наблюдаемое отклонение так, чтобы следующая проверка или ремонт опирались на факты.
Определить границы и цель обхода
До выхода уточняют участок, идентификаторы линии и опор, доступные схемы, предыдущие замечания и статус работ. Важно понимать, что именно проверяется: плановый маршрут, контроль после ремонта, реакция на сообщение оператора или уточнение для проектного решения. Разные цели требуют разной детализации, но в каждом случае нельзя заменять действующую эксплуатационную документацию общим чек-листом.
Обход проводят из разрешённых зон и в рамках установленных правил безопасности. Нельзя трогать трубопровод, подтягивать крепления, снимать теплоизоляцию или вмешиваться в опорный узел без утверждённой процедуры. Если признак виден, но недоступен для детального осмотра, это нормальное ограничение записи, а не причина дополнять её догадкой.
Что считать наблюдением, а что — предположением
К наблюдаемым признакам относятся видимое смещение трубы относительно опоры, разрушение или отсутствие доступного элемента, деформация металлоконструкции, следы трения, коррозия, повреждение покрытия, просадка основания, загрязнение, препятствующее движению, и изменения вокруг креплений. Их описывают с привязкой к номеру узла, направлению и фото. Формулировка «опора не работает» уже является выводом: для него нужны проектные данные и оценка компетентных специалистов.
Такое разделение помогает не потерять смысл при передаче задачи. Например, след контакта между трубой и конструкцией может быть следствием смещения, температурного режима, неверно восстановленного зазора или иной причины. Важно зафиксировать сам след и условия, а не назначить ремонт до проверки. По тому же принципу ведут паспорт запорной арматуры: статус узла должен опираться на понятные записи, а не на память обходчика.
Осмотреть узел последовательно
Маршрут удобнее вести по одной логике: сначала идентификация участка, затем труба и доступная изоляция, далее опорная поверхность, крепления, металлоконструкция, основание и ближайшее окружение. Такая последовательность снижает риск заметить яркий дефект и пропустить контекст. Если предусмотрены направляющие, скользящие или другие специальные элементы, их назначение уточняют по актуальной документации, а не угадывают по внешнему виду.
Труба и зона контакта
Отмечают состояние доступного покрытия и изоляции, потёртости, следы ударов, нехарактерный контакт, скопление влаги или загрязнения. Повреждение покрытия само по себе не даёт оценку толщины стенки. Если требуется инструментальная проверка, её планируют как отдельную операцию. Статья об ультразвуковой толщинометрии трубопровода объясняет, почему измерение должно быть воспроизводимым и привязанным к конкретной точке.
Опора, крепления и основание
Осматривают доступные элементы опоры, сварные и болтовые соединения, состояние покрытия, возможную деформацию, коррозионные проявления, следы смещения и состояние фундамента. Не следует оценивать усилие затяжки по виду гайки или считать ржавчину мерой потери сечения. Такие решения требуют назначенной процедуры, доступа и компетенции. Задача обхода — показать, где нужна проверка, и не создавать ложного заключения о пригодности или непригодности.
Учесть связь с соседними элементами линии
Опора работает в системе, поэтому замечание рассматривают вместе с ближайшими компенсирующими участками, поворотами, арматурой, фланцами и переходами — в пределах доступных схем и маршрута. Если недалеко был ремонт, важно сопоставить даты и объём работ, но не объявлять его причиной без подтверждения. Материал о контроле фланцевого соединения полезен как пример: состояние одного узла оценивается в контексте сборки и последующей проверки, а не отдельным внешним признаком.
Особого внимания требуют признаки, которые появились после вмешательства: новый контакт, изменённый уклон, потеря опорной поверхности, следы нештатной подкладки или непонятная фиксация. Их не «выравнивают» на обходе. Запись передают ответственному специалисту, который сверяет её с проектом, технологическим режимом и ограничениями работ.
Сделать фотографию доказательством, а не иллюстрацией
Фотография нужна вместе с идентификатором, общей точкой съёмки и крупным планом признака, если это допускают правила объекта. Без контекста кадр с коррозией или зазором трудно соотнести с конкретной опорой. В записи полезно указывать время, направление обзора, расстояние или другой принятый масштаб, а также условия, которые могли повлиять на видимость.
Не стоит редактировать изображение так, чтобы усилить впечатление от дефекта, или делать снимок из опасного положения. Если фото невозможно, текстовая запись с точной привязкой лучше, чем сомнительный кадр. При дальнейшем ремонте те же ракурсы помогают проверить, что корректирующая работа относится к исходному замечанию.
Передать отклонение в работу
Качественная заявка содержит номер линии и опоры, дату, условия обхода, точное место, наблюдаемый признак, приложенные материалы, ограничение доступа и вопрос, который должен решить ответственный специалист. Вместо «исправить опору» лучше указать, что именно обнаружено: например, «видимый след контакта трубы с элементом конструкции, требуется оценка по актуальной документации». Это позволяет правильно выбрать исполнителя и объём проверки.
После вмешательства нужна проверка результата в установленном объёме. Она подтверждает не только внешний вид узла, но и то, что закрыты связанные замечания, восстановлены ограждения и документация, а ограничения сняты уполномоченным лицом. Если ремонт затронул контур, полезно учесть порядок передачи участка, описанный в статье о подготовке трубопровода к передаче в эксплуатацию.
Частые ошибки
- Называть видимый признак готовым диагнозом без проектной и эксплуатационной проверки.
- Сравнивать опоры разных типов как одинаковые, не зная их назначения.
- Игнорировать связь замечания с соседними узлами и недавними работами.
- Устранять смещение подкладками или подтяжкой без согласованного решения.
- Закрывать заявку по одной фотографии без подтверждения объёма выполненных работ.
FAQ
Можно ли во время обхода подправить заметно сместившийся элемент?
Нет, если действие не предусмотрено утверждённой процедурой и полномочиями. Сначала фиксируют признак и передают его на оценку: самовольное вмешательство может изменить состояние узла и осложнить расследование причины.
Означает ли коррозия на опоре, что трубопровод надо останавливать?
Не обязательно. Приоритет определяют по характеру признака, документации и оценке ответственных специалистов. Обходчик должен обеспечить качественную фиксацию и своевременную эскалацию, а не заменять инженерное решение.
Нужно ли фотографировать каждую опору?
Это зависит от программы обхода и истории участка. Для отклонений и работ после ремонта фотографии обычно особенно полезны, если они безопасны и имеют понятную привязку.
Надёжный обход опор трубопровода превращает замечание из расплывчатого сообщения в управляемую задачу: виден узел, признак, контекст и предел того, что можно утверждать до инженерной оценки.
