Фланцевое соединение кажется простым узлом: две поверхности, прокладка и крепёж. Но его герметичность зависит от всей цепочки работ — от подтверждённой изоляции участка до идентификации компонентов, состояния уплотнительных поверхностей, согласованной последовательности сборки и записи результата. Нельзя заменить эту цепочку одной формулой момента затяжки: применимые значения, инструмент, смазка, прокладка, порядок контроля и испытаний задаются проектом, изготовителем и процедурами конкретного объекта.
Цель подготовки — не просто «затянуть фланец», а передать в эксплуатацию соединение с понятной историей: где оно находится, какие детали установлены, какие проверки выполнены и кто подтвердил готовность. Это важно и для нового монтажа, и для ремонта после вскрытия линии, замены арматуры или обслуживания агрегата.
Начать с безопасного состояния участка
До разборки или сборки подтверждают границы работ, состояние изоляции, сброс давления, дренирование, отсутствие опасной среды и действующие разрешения. Список действий определяется не универсальной памяткой, а схемой, нарядом и регламентом объекта. Рабочее место принимают после проверки фактического состояния, а не только после отметки в документе.
Подготовка участка к следующей операции требует такого же ясного разграничения: в статье о внутритрубной диагностике нефтепровода показано, почему статус линии, данные и доступ нужно сверять до обследования. Если часть оборудования временно выводилась из контура, её подготовку и возврат нельзя смешивать с проверкой фланца: это самостоятельные этапы с разными рисками и ответственными.
Проверить совместимость и идентификацию компонентов
До установки сверяют, что фланцы, крепёж, прокладка и арматура соответствуют заданию именно для этого соединения. Важны обозначение линии, позиция, размеры, тип уплотнительной поверхности, материалы и состояние поставки. Нельзя заменять компонент «похожим» без предусмотренного согласования: внешнее сходство не подтверждает применимость по давлению, температуре, среде или геометрии.
Компоненты хранят так, чтобы не повредить рабочие поверхности и не перепутать принадлежность. Прокладка — не расходный материал без истории: её не используют повторно, если это не разрешено изготовителем и документацией. При обнаружении коррозии, забоин, следов старого уплотнения или сомнений в маркировке работу приостанавливают для оценки, а не компенсируют дефект усилием затяжки.
Подготовить поверхности и геометрию
Уплотнительные поверхности очищают и осматривают по применимой инструкции; способ очистки не должен создавать новые риски, задиры или повреждение профиля. Перед сборкой проверяют соосность, отсутствие недопустимого натяга трубопровода и свободу установки прокладки. Попытка «подтянуть» фланцы болтами, чтобы свести несоосные трубы, способна создать неравномерную нагрузку и не является заменой корректной подгонки.
Отдельно контролируют, что внутри соединения не остались посторонние предметы, а защитные крышки сняты в нужный момент. Фото до закрытия полезно как фиксация, если оно предусмотрено процедурой, но не заменяет запись о фактическом осмотре.
Собрать соединение по управляемой последовательности
Прокладку устанавливают без самодельных фиксаторов и без действий, которые не разрешены технологией. Крепёж, опоры и инструмент используют в состоянии и комплектности, предусмотренных заданием. Последовательность подтяжки, количество проходов, требуемая нагрузка, способ её достижения и контроль определяются рабочей процедурой для данного узла. Важен не только конечный показатель, но и равномерность передачи усилия по соединению.
Исполнитель не должен импровизировать при ограниченном доступе, помехе или несоответствии деталей. Такие условия фиксируют и передают ответственному лицу, потому что они могут менять применимость процедуры. Сборка, которую нельзя выполнить штатно, не становится приемлемой от того, что на фланце уже стоят все болты.
Не путать визуальную готовность с доказанной герметичностью
После сборки проверяют, что соединение соответствует заданию и подготовлено к предусмотренному испытанию или вводу. Видимое отсутствие зазора и аккуратный крепёж сами по себе не подтверждают герметичность. Метод проверки, среда, давление, длительность, границы испытания, меры безопасности и критерии приемки устанавливают проект и регламенты объекта; их нельзя назначать по статье или по опыту другого трубопровода.
Если после работ линия требует осушки или иной технологической подготовки, этот процесс идёт по отдельной программе. Материал о подготовке газопровода к приёмке после осушки помогает увидеть разницу: успешная операция осушки не доказывает качество фланцевой сборки, как и наоборот.
Сохранить запись для следующего вскрытия
В карточке соединения или ремонтном пакете указывают место и идентификатор линии, причину вскрытия, использованные компоненты, состояние поверхностей, применённую процедуру, исполнителей, результаты осмотров и испытаний, а также ограничения или замечания. Если часть сведений подтверждает подрядчик, должна быть понятна связь между его документом и конкретным соединением.
Эта запись нужна не только для архива. При дальнейшем обследовании или разборе она помогает отличить вопрос к состоянию линии от вопроса к прошлому ремонту. В программе коррозионного мониторинга такие границы и история работ делают данные интерпретируемыми.
Передать узел в эксплуатацию без разрыва ответственности

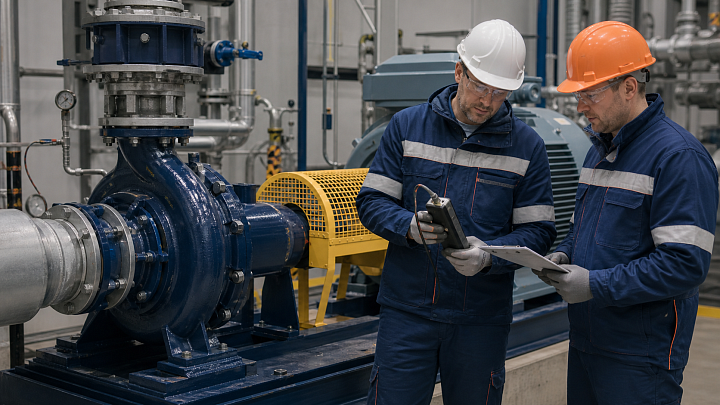

Передача включает восстановление штатной схемы в установленном порядке, снятие временных ограничений только после разрешения, сообщение смене о выполненной работе и доступность итоговой записи. Для узлов возле насосного оборудования состояние фланцевой сборки — лишь одна часть готовности. Остальные проверки перед пуском сохраняют самостоятельность, как в материале о приёмке насосного агрегата после обслуживания.
Если при первом обходе появилась течь, необычный шум, вибрация, запах или иной признак отклонения, действуют по аварийным и эксплуатационным процедурам объекта. Нельзя пытаться устранить потенциальную проблему дополнительной затяжкой на работающем оборудовании без разрешённого плана работ.
Рабочая последовательность
- Подтвердить безопасное состояние, границы и разрешение на работы.
- Сверить идентификацию и применимость фланцев, прокладки и крепежа.
- Осмотреть и подготовить поверхности, проверить геометрию и отсутствие натяга.
- Собрать узел по утверждённой процедуре и зафиксировать фактические условия.
- Выполнить предусмотренный контроль или испытание с заданными границами и критериями.
- Передать соединение в эксплуатацию вместе с полной записью и замечаниями.
Вопросы и ответы
Можно ли устранить несоосность затяжкой болтов?
Нет. Болты не должны использоваться для принудительной подгонки трубопровода. Несоответствие требует оценки по процедуре и корректного решения.
Подтверждает ли момент затяжки герметичность?
Нет. Он является частью предусмотренной технологии, но не заменяет проверку компонентов, геометрии, состояния поверхностей и установленный контроль готового узла.
Нужно ли сохранять данные о прокладке?
Да, если это предусмотрено ремонтной документацией. Идентификация компонентов и результатов работ делает следующую проверку и расследование отклонений предметными.
Вывод. Надёжность фланцевого соединения рождается не в момент последнего поворота ключа, а в управляемой последовательности: безопасное состояние, совместимые компоненты, подготовка, процедура, проверка и передача истории.
