Запорная арматура становится источником риска для управляемости процесса, когда её статус существует только в памяти смены или на выцветшей бирке. Название на схеме, положение в поле, запись в журнале и фактическое назначение узла должны говорить об одном и том же. Паспорт арматуры не заменяет проект, перечень изоляций или нарядную систему; он помогает не потерять контекст между обходом, обслуживанием и следующей сменой.
Ниже описан состав такой рабочей записи. Порядок переключений, маркировка положений, периодичность обслуживания и критерии герметичности определяются документацией объекта и ответственными лицами. Статья не является инструкцией по управлению трубопроводом или допуску к работам.
Дать узлу однозначную привязку
В паспорте указывают идентификатор на схеме и в поле, расположение, назначение, участок трубопровода, тип присоединения и ссылку на применимую документацию. Название «задвижка у насоса» удобно в разговоре, но недостаточно для работ через несколько месяцев: рядом могут быть похожие узлы, а схема может измениться. У каждого поля должен быть источник, а не предположение исполнителя.
Физическая маркировка и документальная запись проверяются вместе. Если бирка повреждена или не совпадает со схемой, это замечание, которое нужно зафиксировать и передать, а не исправить от руки без процедуры управления изменением. Хорошая привязка позволяет следующей смене найти ровно тот узел, к которому относится запись.
Разделить конструкцию, функцию и текущий статус
Конструктивные сведения отвечают на вопрос, что это за арматура. Функциональные — какую роль она выполняет в технологической схеме. Текущий статус — что подтверждено на момент обхода или работы. Эти уровни нельзя смешивать. Паспорт не должен превращать слово «закрыто» в утверждение об изоляции, если положение и отсутствие энергии не подтверждены в установленном на объекте порядке.

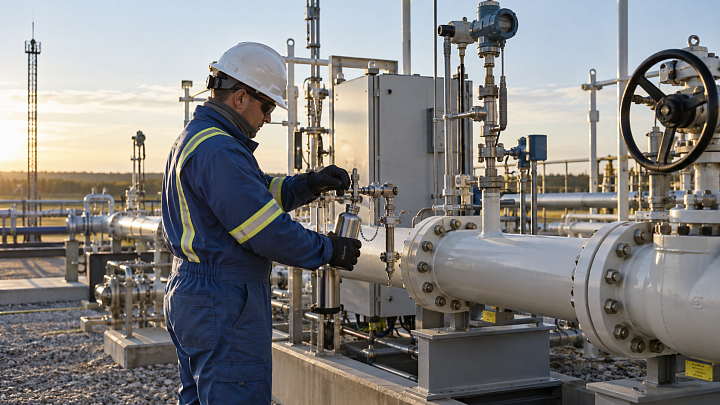

Для статуса полезно сохранять дату, время, автора наблюдения, источник подтверждения и ограничение записи. Формулировка «положение не подтверждено» честнее, чем уверенное предположение по старой сменной заметке. Та же привязка важна для точек отбора: материал об отборе нефти из трубопровода показывает, почему пробу нельзя отделять от её фактического места и условий. Если положение влияет на подготовку работ, применяется действующая процедура изоляции, а не фотография рукоятки.
Связать обход с наблюдаемыми фактами
На обходе записывают именно наблюдаемое: доступность узла, состояние маркировки, наружные признаки утечки, видимое состояние привода или ограждения, необычный шум и наличие препятствий для осмотра. Запись не должна содержать технический диагноз без обследования. Фото, если оно допускается порядком объекта, получает идентификатор узла, дату и направление съёмки.
Обход не заменяет контроль герметичности соединения после сборки. В материале о фланцевых соединениях трубопровода эти задачи разделены: сборка, установленная проверка и запись результата относятся к конкретному соединению. Паспорт арматуры связывает эту историю с узлом, но не отменяет методику контроля.
Не потерять историю обслуживания
После осмотра, ремонта или замены в паспорте остаются дата, основание, выполненные работы, использованные документы, результат проверки и открытые замечания. Важно сохранить связь между снятым и установленным элементом, особенно когда меняется привод, уплотнение или комплект крепежа. Одного слова «обслужено» недостаточно: оно не говорит, что именно было подтверждено.
Если работы затрагивают участок трубопровода, паспорт не должен подменять подготовку к безопасному состоянию. Действующие правила объекта и утверждённая процедура имеют приоритет. Для обслуживания насосного оборудования применима та же граница: подготовка описана в статье о проверке изоляции перед вскрытием, но конкретные операции определяет нарядная система.
Проверить согласованность после изменения
После изменения сверяют три слоя: поле, документацию и запись. Метка на оборудовании, схема или ведомость, история работ и список замечаний не должны противоречить друг другу. Если обновление схемы требует отдельного согласования, в паспорте оставляют ссылку на заявку и статус, а не создают неофициальную «новую версию» в комментарии.
Отдельно проверяют, не повлияла ли работа на смежные соединения, доступ для будущего обхода и возможность считывания маркировки. Для новых или ремонтируемых трубопроводов состояние защитного покрытия также требует своего контроля; соответствующая статья об инспекции покрытия перед засыпкой относится к строительному этапу и не подменяет эксплуатационный паспорт.
Передать смене не догадку, а состояние
Сменная передача по арматуре нужна не для переписывания всего реестра. В неё выносят только то, что меняет безопасное понимание текущего состояния: незакрытое замечание, ограничение доступа, работа в процессе, неподтверждённая маркировка, ожидаемая проверка или ссылка на действующий документ. Такой формат не перегружает журнал, но не позволяет важному контексту исчезнуть после устного разговора.
Вопросы и ответы
Достаточно ли в паспорте указать тип и размер арматуры?
Нет. Без привязки к схеме, назначению, месту и истории работ эта запись не позволяет надёжно связать оборудование с текущим состоянием.
Можно ли считать положение маховика подтверждением изоляции?
Нет. Подтверждение изоляции выполняют только по действующей процедуре объекта; паспорт хранит контекст, но не заменяет её.
Нужно ли удалять старые замечания после ремонта?
Историю сохраняют с результатом закрытия. Это даёт возможность понять, что наблюдалось, какие действия были выполнены и кем подтверждён итог.
Вывод. Паспорт запорной арматуры работает как связующая запись между реальным узлом, документами и сменной историей. Чем яснее источник каждого статуса, тем меньше вероятность, что обслуживание или обход оставят после себя неопределённость.
