Контур 24 V DC в шкафу управления часто выглядит настолько привычно, что после замены блока питания или изменения распределения его принимают «по факту включения». Это слабый критерий. Одна светящаяся индикация не подтверждает, что питание пришло к нужным потребителям, резервирование работает так, как задумано, сигнализация видит отклонение, а документация соответствует реальному монтажу.
Приёмочная проверка не даёт права работать под напряжением без допуска, менять уставки защиты или имитировать аварийные режимы вне согласованной программы. Номиналы, последовательность испытаний, требования к разделению цепей и границы измерений задают проект, изготовитель, правила электробезопасности и местные инструкции. Здесь важна организация проверки: не искать «правильные вольты» по памяти, а подтвердить именно согласованный контур.
Зафиксировать, что именно изменилось
Проверку начинают до подачи питания. В заявке и комплекте документов должно быть ясно, что меняли: источник, предохранительное устройство, клеммы, кабель, потребитель, маркировку, схему резервирования или программную сигнализацию. Также фиксируют версию схемы, перечень затронутых шкафов и ответственных. Если команда не может назвать границы изменения, она не сможет доказать полноту проверки.
Визуальное сопоставление реального шкафа со схемой особенно важно после доработок. Маркировка, адреса клемм, трассировка и разделение цепей должны читаться без догадок. Нельзя «додумывать» провод по цвету или прежнему опыту. В материале о маркировке кабелей разобран принцип: любое изменение должно оставлять понятную связь между физическим проводником и документацией.
Осмотреть монтаж до измерений

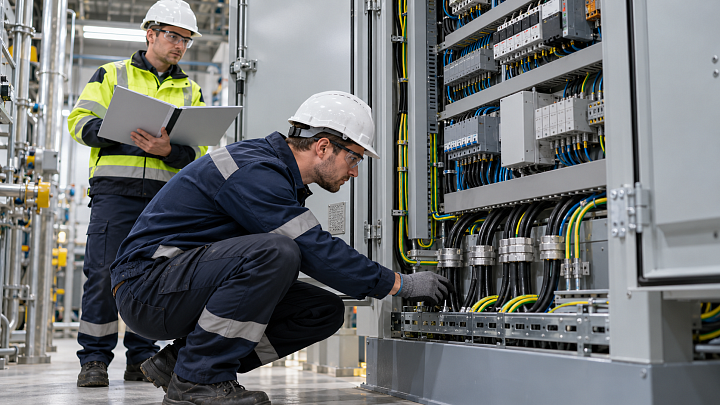

До проверки измерительными средствами убеждаются, что шкаф собран по согласованной схеме: крепления затянуты по применимой документации, кабели имеют допустимый ввод и радиус, оболочки не повреждены, не осталось временных перемычек, а доступ к аппарату и клеммам не затруднён. Отдельно смотрят на зоны, где меняли проводку: именно там чаще остаются незакрытые каналы, неверно установленные маркировки или проводник, заведённый не на ту клемму.
Защитное заземление и связность защитных проводников проверяют установленным методом и в предусмотренный момент работ. Их нельзя путать с функциональным общим проводом питания. Это разные задачи с разными рисками и документами. Если изменение затрагивало корпус, ввод или защитные цепи, уместно вернуться к проверке непрерывности защитного проводника, а не ограничиваться осмотром зелёно-жёлтого провода.
Подтвердить распределение, а не только источник

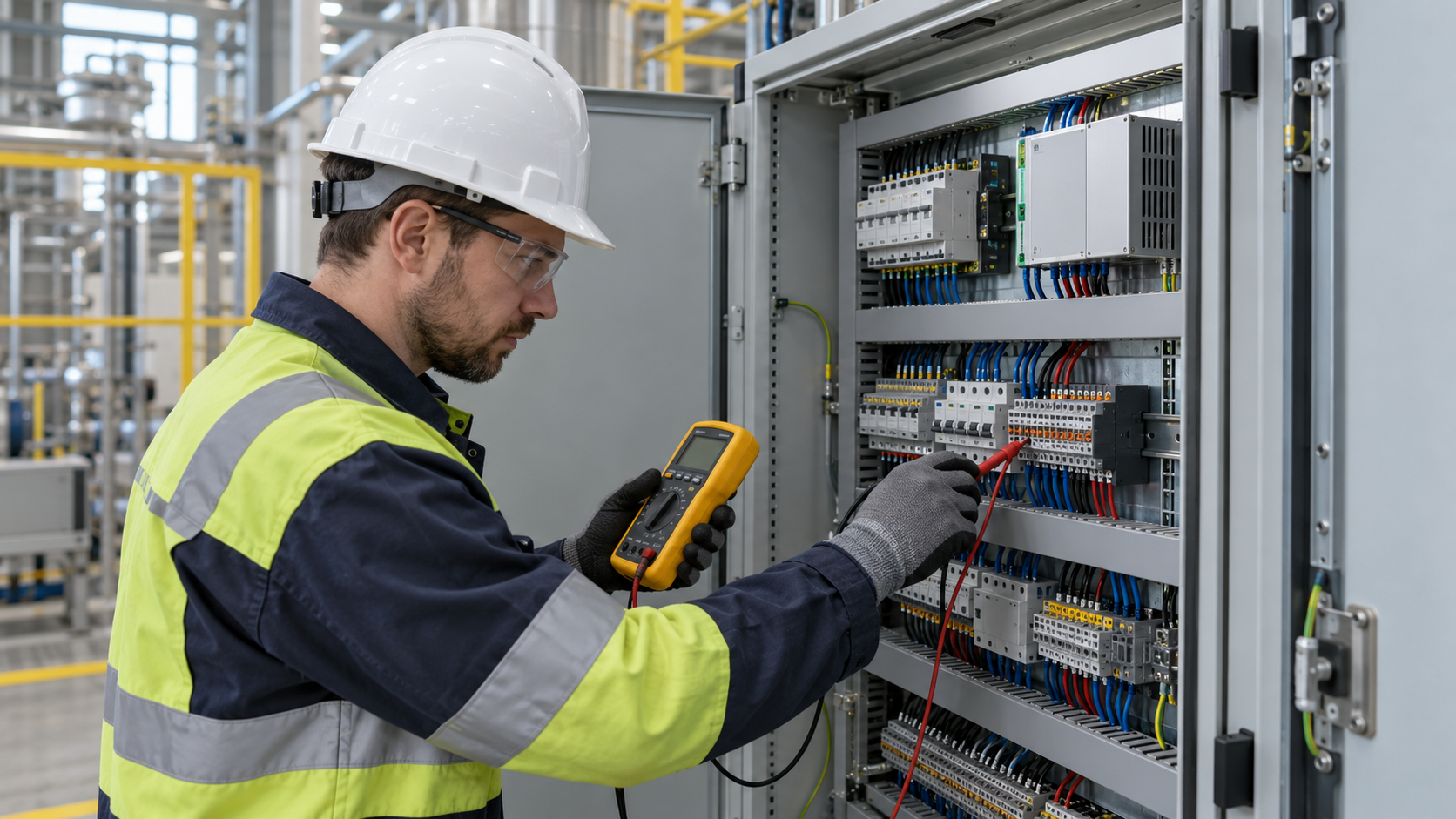

После разрешённой подачи питания проверяют цепочку в согласованных контрольных точках: выход источника, участки распределения, критичные потребители и сигнал контроля питания. Смысл не в том, чтобы собрать максимальное число измерений, а в том, чтобы подтвердить путь энергии и соответствие схемы. Результаты записывают с указанием точки, метода, прибора, времени и исполнителя. Невнятная запись «напряжение есть» бесполезна для следующей смены.
Если контур имеет резервирование, проверяют предусмотренный сценарий перехода по утверждённой программе. Недопустимо обесточивать работающий участок «для опыта», если это не согласовано с производством и не обеспечено безопасным тестовым режимом. Резерв — это не наклейка на втором блоке, а подтверждённая способность контура сохранять функцию в заявленной границе. Вопрос близок к проверке резервного электроснабжения, но здесь фокус остаётся на низковольтной цепи шкафа.
Проверить сигнализацию и связь с АСУ ТП
Для эксплуатации важно не только питание нагрузки, но и то, как система сообщает о его нарушении. Сверяют назначение входа, текст сообщения, состояние на экране, запись в журнале и порядок реакции оператора. Любую проверку проводят через утверждённую процедуру: имитация не должна запускать останов или защиту там, где это не предусмотрено. При сомнении лучше остановить тест и согласовать безопасный сценарий, чем получить «доказательство» ценой незапланированного воздействия на процесс.
Сигнализация — часть данных системы. Если меняли датчик, вход или его масштабирование, результат проверки нужно связать с калибровочной или приёмочной записью. Для аналогичных задач полезна логика сохранения результата проверки между прибором и АСУ ТП: данные должны быть понятны не только тому, кто сейчас стоит у шкафа.
Передать контур в эксплуатацию с доказательствами
Закрытие работы включает обновлённые схемы, перечень фактических изменений, результаты осмотра и измерений, сведения о приборе, замечания и решение по каждому из них. Если часть испытания перенесена, это фиксируют как открытое обязательство с ответственным и сроком, а не прячут в общую формулировку «работоспособно». Такая дисциплина помогает в следующем ремонте, расследовании или изменении алгоритма.

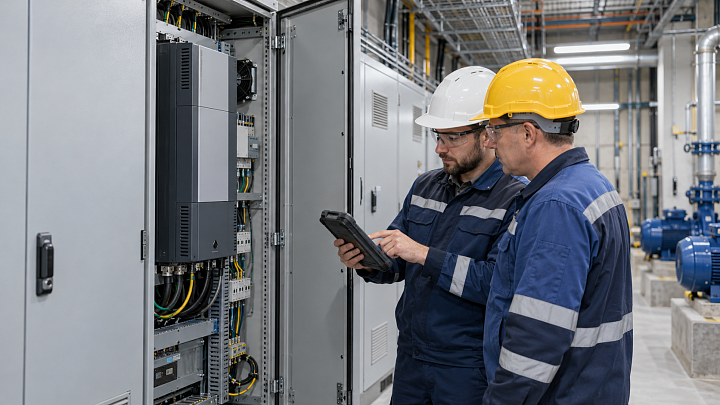

Особенно осторожно относятся к правкам, которые затрагивают преобразователи, контроллеры и исполнительные механизмы. Приёмка источника питания не заменяет функциональную проверку привода. Например, после изменения частотного преобразователя нужна отдельная программа, описанная в приёмочной проверке частотного преобразователя. Разделение границ не усложняет работу, а не позволяет объявить весь объект проверенным по одному включённому шкафу.
Короткий маршрут приёмки
- Определить границу и версию изменения, собрать схемы и программу проверки.
- Осмотреть монтаж, маркировку, вводы, защитные цепи и отсутствие временных решений.
- Подтвердить распределение 24 V DC в согласованных точках безопасным методом.
- Проверить предусмотренную сигнализацию и, если применимо, согласованный сценарий резервирования.
- Оформить результаты, замечания и фактическую документацию до передачи шкафа в эксплуатацию.
Что считать завершённой проверкой
Проверка завершена не тогда, когда измерения закончены, а когда у эксплуатации есть понятный результат. В нём различают подтверждённые пункты, ограничения теста и открытые замечания. Если доступ к части оборудования был закрыт или испытание перенесено из-за производственного режима, это не нужно маскировать общим статусом «норма»: ограничение описывают, назначают владельца и критерий следующей проверки. Такой подход предотвращает типичную потерю контекста между подрядчиком, сменой и службой АСУ ТП.
Отдельно полезно убедиться, что после работ не остались временные настройки, отключённые уведомления, тестовые перемычки или неактуальные схемы. Это не дополнительная бюрократия, а защита от ситуации, когда следующий специалист видит исправный шкаф, но работает с неверной моделью его состояния.
Вопросы и ответы
Достаточно ли увидеть нормальную индикацию блока питания?
Нет. Она подтверждает лишь часть контура. Нужно также сверить распределение, потребители, сигнализацию и документацию в границах изменения.
Можно ли проверять резервирование отключением питания работающего шкафа?
Только по согласованной безопасной программе. Самовольный тест может создать воздействие на процесс и не считается корректной проверкой.
Нужно ли обновлять схему при небольшой замене клеммы?
Если изменились соединение, обозначение или фактическая конфигурация, документация должна отражать это. Иначе следующая проверка начнётся с неверной исходной картины.
Вывод. Качественная приёмка 24 V DC — это доказательство соответствия согласованной цепи, а не момент, когда шкаф загорелся. Осмотр, безопасная проверка распределения, понятная сигнализация и запись результата делают изменение управляемым и проверяемым в эксплуатации.
