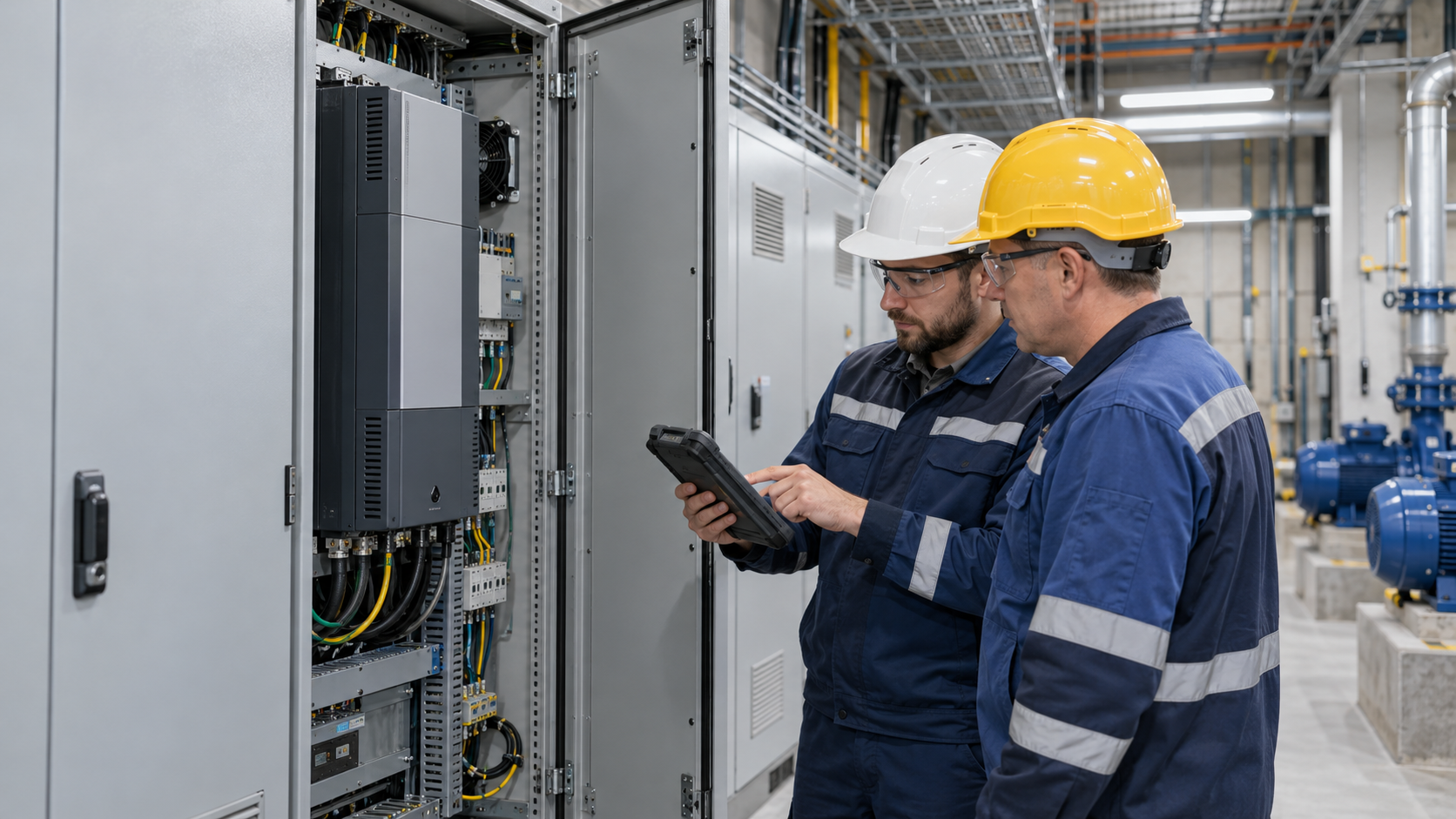

Новый частотный преобразователь может включиться с первого раза и всё же не быть готовым к передаче в эксплуатацию. После замены меняются не только силовой модуль и параметры двигателя: нужно подтвердить соответствие схемам, безопасную логику управления, реакцию на разрешения и корректность отображения состояния. Приёмочная проверка не должна быть «пуском на удачу». Её задача — провести управляемый сценарий, зафиксировать результат и не оставить смену с неясным статусом оборудования.
Проверить исходные данные до подачи команды
Работы начинают по действующему наряду, проектной документации и локальному порядку безопасного доступа к электроустановке. До испытаний сверяют назначение привода, идентификатор шкафа, версию схемы, уставки и параметры, которые должны быть перенесены или заданы заново. Нельзя брать значения с соседнего агрегата «для первого пуска»: совпадение корпуса или мощности не доказывает совпадения двигателя, механизма и логики процесса.
Отдельно проверяют, что у команды есть понятная граница ответственности: кто управляет испытанием, кто находится у механизма, кто наблюдает АСУ ТП и кто имеет право принять решение об остановке. Если штатный проект или паспорт оборудования недоступен, это ограничение фиксируют и эскалируют. Консультация по электротехническому проектированию может быть полезна для восстановления документации, но не заменяет утверждённый порядок испытаний на объекте.
Сверить монтаж и контур управления
Перед функциональной проверкой осматривают соответствие монтажа схеме, маркировку, состояние заземления, вводов и доступных соединений в объёме, разрешённом процедурой. Признак «кабель подключён» не означает корректности каждого сигнала. Важно проверить, что цепи разрешения, останова, аварийного отключения и обратной связи относятся к нужному агрегату и не были перепутаны при переносе проводников.
На стороне АСУ ТП заранее определяют ожидаемые статусы: готовность, работа, местный/дистанционный режим, авария, потеря связи и запрет пуска. Материал о паспорте сигнала АСУ ТП помогает сохранить смысл этих точек при замене оборудования. Если в процессе выясняется, что сигнал не описан или подписан неоднозначно, испытание не превращают в угадывание: замечание оформляют до передачи агрегата.
Составить сценарий приёмки до первого пуска
В сценарии перечисляют безопасные предусловия, команды, ожидаемые реакции и критерии остановки. Начинают с отсутствия нештатных разрешений и с проверки индикации в покое, затем переходят к разрешённой пробной команде по согласованной процедуре. Испытание проводят на условиях, которые допускает технологический режим: для одного механизма это краткая проверка без нагрузки, для другого — работа в ограниченном диапазоне. Универсальные обороты, ускорения и токи здесь неуместны — их задают проект, изготовитель и технология конкретного агрегата.
Сценарий должен проверять не только «стартует/останавливается». Нужны переход местного и дистанционного управления, отказ разрешения, корректное прекращение команды, индикация аварийного состояния и возвращение в готовность по утверждённой логике. Смысл функциональной проверки похож на подход из статьи о межблокировках АСУ ТП: проверяется конкретная функция, а не создаётся риск ради демонстрации.
Что считать поводом остановить испытание
Испытание прекращают при неясной реакции оборудования, неожиданном запуске, отсутствии требуемого останова, несоответствии индикации фактическому состоянию, признаках повреждения или любой ситуации, определённой локальными правилами как небезопасная. В протоколе фиксируют момент и условия, а не пытаются «дожать» проверку серией повторных команд. Повторный пуск возможен только после оценки причины и разрешения ответственных специалистов.
Сопоставить данные привода, механизма и операторского экрана
После безопасной функциональной проверки смотрят согласованность трёх уровней: самого преобразователя, механизма и визуализации в системе управления. На экране оператора должно быть понятно, что произошло, а не только появиться зелёный индикатор. Если экран или мнемосхема менялись вместе с приводом, их проверяют по сценариям, описанным в материале о проверке экрана оператора после изменения.
Параметры качества электроэнергии, нагрузки и температурного режима рассматривают в контексте установки и проекта. Одиночный снимок с прибора не объясняет причину возможного отклонения. Для более широкого обследования полезна статья о качестве электроэнергии на фабрике, но она не даёт готовых уставок для конкретного преобразователя.
Передать в смену не только работающий агрегат, но и его статус
В запись приёмки вносят идентификатор оборудования, дату, участников, использованную документацию, состояние до начала, выполненные сценарии, фактические результаты, ограничения и решение. Если часть проверки перенесена, это указывают прямо: «работает» не равно «принято без замечаний». Для параметров и конфигурации полезно указать место хранения подтверждённой резервной копии, следуя принципам из материала о резервном копировании конфигурации.
Повторный контроль после передачи
После первого рабочего периода уместен контрольный просмотр записей и фактического поведения механизма в объёме, который установлен на предприятии. Его цель не в том, чтобы повторить пуск, а в том, чтобы убедиться: у смены нет неописанных обходных действий, статусы читаются одинаково, а замечания не потерялись между пусконаладкой и эксплуатацией. Если обнаружено новое условие, его оформляют как изменение с оценкой влияния, а не исправляют параметры без следа.
Такой короткий замыкающий шаг особенно ценен после работ, затрагивающих несколько систем. Он не заменяет плановое обслуживание, но помогает обнаружить разрыв между «испытание прошло» и фактической работой в сменном контуре.
Передача смене должна включать сведения о режиме управления, допустимых действиях и открытых замечаниях. Автоматизация производства как услуга может поддержать развитие системы в целом, но ответственность за конкретное решение остаётся в утверждённой эксплуатационной процедуре: комплексная автоматизация не отменяет локальные проверки и полномочия персонала.
Частые ошибки
- Переносить параметры с похожего привода без сверки назначения и документации.
- Считать успешное включение доказательством корректной логики управления.
- Проверять команды без согласованного сценария и безопасных предусловий.
- Не сопоставлять состояние преобразователя с механизмом и экраном оператора.
- Передавать смене агрегат без записи об ограничениях и версии конфигурации.
FAQ
Можно ли принять привод, если он запускается вручную, но не управляется из АСУ ТП?
Нет, если дистанционное управление предусмотрено его функцией. Такой результат фиксирует частично проверенный контур и требует отдельного решения до передачи в штатную эксплуатацию.
Нужно ли повторять все проверки после изменения одного параметра?
Объём повторной проверки определяется тем, на что влияет изменение. Он должен быть обоснован и отражён в процедуре, а не выбран по удобству.
Кто подписывает приёмку?
Состав участников и полномочия задаёт порядок предприятия. Как минимум запись должна позволять понять, кто выполнял проверку, кто принимал решение и какие ограничения остались.
Надёжная приёмка частотного преобразователя — это проверенный путь от схемы до оператора. Она оставляет после себя не только включённый привод, но и доказуемый статус, по которому безопасно работать следующей смене.
