Отметка «датчик уровня откалиброван» почти ничего не говорит тому, кто должен использовать сигнал завтра. Неясно, какой именно прибор проверяли, в каких условиях, с каким эталоном, что показал канал до вмешательства, меняли ли диапазон и дошёл ли после работ осмысленный результат до АСУ ТП. Калибровочная запись нужна не как формальность для архива, а как мост между физическим измерением, логикой системы и технологическим решением.
Периодичность, методика, средства измерений, допуски и порядок допуска определяются документацией объекта, изготовителя и метрологической службой. Ниже — состав полезной записи, а не инструкция по вмешательству в действующую установку. Работы выполняют только подготовленные специалисты по утверждённому наряду и процедуре управления изменениями.
Начать с однозначной идентификации точки
В начале записи указывают тег точки, место установки, назначение измерения, тип и серийный номер прибора, версию применимой схемы или паспорта, диапазон в инженерных единицах и связанный канал. Наименование «уровень в ёмкости» недостаточно: на одном участке могут быть рабочий, резервный и защитный датчики с похожими экранами.
Паспорт сигнала помогает сохранить смысл измерения при изменениях, но не заменяет документ о фактической проверке. Разделить эти документы и связать их идентификаторами — более надёжно, чем копировать параметры в несколько таблиц. О том, какие сведения сохраняют в самом сигнале, рассказано в статье о паспорте сигнала АСУ ТП.
Зафиксировать условия, а не только конечную отметку
У результата измерения есть условия применимости. В записи указывают дату и время, исполнителя, методику, идентификатор калибратора или эталона, его статус и условия, если они существенны для метода. Отдельно отмечают, был ли прибор снят, проверен на месте, отключён от процесса или проверялся в составе цепи. Нельзя выдавать результат моделируемого сигнала за наблюдение фактического уровня.
Метрологическая прослеживаемость относится к результату измерения, а не просто к наклейке на приборе. NIST подчёркивает, что для обоснованного результата нужна документированная непрерывная цепочка к указанному эталону и оценка неопределённости; одного факта калибровки устройства недостаточно. На предприятии эта идея выражается просто: следующему пользователю должно быть видно, откуда взялось число и в каких границах его можно применять.
Разделить состояние до и после регулировки
Если методика предусматривает показания «до» и «после», их записывают раздельно с контрольными точками, единицами и допуском. Запись только финального значения скрывает важный факт: было ли отклонение, как оно обнаружено и какие действия потребовались. Если регулировка не производилась, это тоже полезное состояние, а не пустая строка.
Не нужно превращать рабочий журнал в неопределённый вывод «прибор исправен». Корректнее сохранить измеренные значения, решение по критериям методики и открытые замечания. При выходе за пределы допуска или при сомнении в результате дальнейший режим определяет ответственный специалист; калибровочная запись не даёт права самостоятельно обходить технологические ограничения.
Проверить цепочку до экрана оператора
Даже хороший результат локальной проверки не подтверждает автоматически, что оператор видит тот же смысл. После разрешённого возврата в работу проверяют привязку тега, масштабирование, единицы, качество сигнала, статус канала и отображение в предусмотренных местах. Это не обязательно означает имитацию аварии: способ функциональной проверки задаётся проектом и процедурой объекта.
Важна и общая хронология. Если источники времени расходятся, сравнение калибровочной записи, тренда и события может создать ложную последовательность. Поэтому запись должна опираться на согласованное время, как в материале о синхронизации времени производственных данных.
Не смешивать калибровку и изменение логики
Замена диапазона, единиц, обработки отказа или порога тревоги — это не обычная запись о проверке прибора. Такие действия требуют отдельного основания, оценки влияния, согласования и проверки после изменения. В частности, изменение тревоги должно сохранять обоснование уставки и результат проверки, а не прятаться в комментарии к датчику. Этот контур подробно разобран в статье об изменении тревоги АСУ ТП.
Если во время работ нашли несоответствие между полем, схемой и базой тэгов, не стоит «подгонять» один источник под другой без регистрации. В записи фиксируют расхождение, его риск, владельца задачи и статус. Так сохраняется граница между обнаруженным фактом и утверждённым изменением.
Сделать запись пригодной для следующей проверки
Хорошая карточка позволяет следующему исполнителю повторить логику без догадок: найти точку, увидеть применённый метод, сравнить значения, понять изменение и проверить связь с АСУ ТП. Полезны ссылки на акт, исходный файл калибратора, схему и заявку на изменение; сами документы не нужно дублировать в свободном тексте.

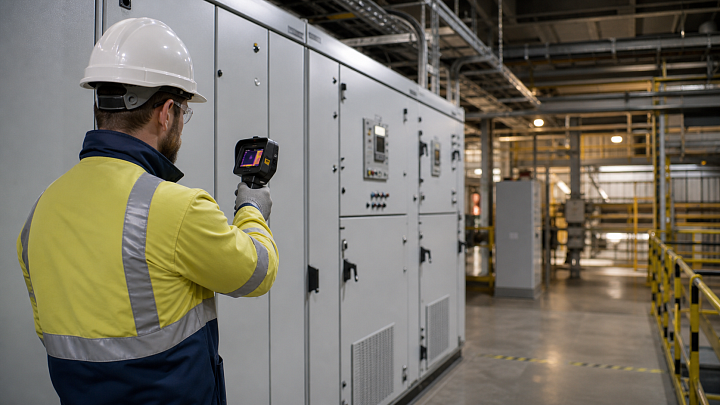

Для измерительных каналов, влияющих на обслуживание, данные могут сопоставляться с независимым наблюдением, например термографией или обходом. Но это не даёт права приравнивать разные методы. В статье о термографическом обследовании показано, почему условия измерения и назначение результата должны оставаться видимыми.
Вопросы и ответы
Достаточно ли сертификата калибратора для доверия к показанию?
Нет. Он является частью цепочки, но нужны также метод, условия, идентификация точки и документированный результат конкретной проверки.
Нужно ли записывать значения до регулировки?
Если это предусмотрено методикой, да. Они объясняют, что именно было обнаружено и изменено.
Можно ли поменять уставку тревоги вместе с калибровкой?
Только по отдельной процедуре управления изменением. Калибровка и изменение технологической логики — разные действия.
Вывод. Калибровочная запись ценна тогда, когда сохраняет путь от конкретного прибора до понятного результата в АСУ ТП. Идентификатор точки, условия, значения до и после, статус сигнала и отдельное оформление изменений превращают отметку о работе в проверяемую часть производственных данных.
