Фильтрующий элемент на линии топливного газа меняют не потому, что наступила удобная дата в графике, а потому что у узла есть понятная задача: не пропустить в последующее оборудование то, что может нарушить устойчивость процесса или повредить аппаратуру. При этом сама замена способна создать риск, если из неё исключить подготовку границ, проверку отсутствия давления, чистоту при вскрытии и последующее подтверждение режима. Правильный результат работ — не просто установленный новый элемент, а собранный узел с прослеживаемой историей и понятным статусом для смены.
Конкретная конструкция корпуса, тип элемента, допустимый перепад давления, требования к прокладкам и порядок пуска задаются паспортом изготовителя, проектной документацией и регламентом объекта. Универсального «момента затяжки» или срока службы в этой статье нет намеренно: переносить такие значения между разными фильтрами опасно. Зато есть общий подход, который помогает команде не подменять техническое решение привычной операцией.
Сначала определить, зачем вскрывают узел
Основанием может быть плановая периодичность, рост перепада давления, результат обхода, сигнал системы управления, загрязнение после работ на трубопроводе либо рекомендация изготовителя. В заявке полезно записать не только «замена фильтра», но и наблюдаемый признак, номер линии, направление потока, предшествующие вмешательства и состояние оборудования до начала работ. Так после замены можно отличить обычное обслуживание от реакции на повторяющуюся проблему.
Не стоит автоматически считать рост перепада единственной причиной. На показание влияют сам процесс, положение арматуры, исправность измерения, импульсные линии и состояние датчика. Перед вскрытием имеет смысл сверить их с данными обхода и журнала. Подход к проверке измерительного контура разобран в материале о подготовке обслуживания импульсных линий: цифра становится основанием для действия только вместе с условиями, в которых она получена.
Границы работ должны быть видимы всей смене
До вскрытия исполнитель и допускающий уточняют, какой именно участок выводится из режима, чем он отделён от действующей схемы, куда направляется среда при сбросе и какие потребители затронуты. Номер фильтра на P&ID или бирке не заменяет обход: на площадке проверяют фактическое положение арматуры, наличие перемычек, дренажей и соседних линий. Если предусмотрена резервная ветвь, её перевод и его последствия фиксируют как отдельное действие, а не как неявную часть ремонта.
Изоляция, снижение давления, освобождение полости и контроль атмосферы выполняются по местному наряду и инструкциям предприятия. После этого команда подтверждает нулевое давление тем способом, который предусмотрен объектом, а не ориентируется на отсутствие шума или движения стрелки. Открывать корпус до подтверждения безопасного состояния нельзя. Удобная практическая деталь — записать время изоляции, исполнителя и способ проверки: это помогает смене понять, какие условия уже выполнены, а какие требуют повторной проверки после паузы.
Чистота начинается до открытия крышки
Новый элемент, прокладки, заглушки и инструмент готовят заранее в чистой зоне. Для фильтра опасны не только частицы, задержанные им в работе, но и ворс, ветошь, абразив, фрагменты старой прокладки и случайный крепёж, попавшие внутрь при разборке. Поэтому перед снятием крышки очищают внешнюю поверхность корпуса, защищают открытые патрубки и раскладывают снятые детали так, чтобы их нельзя было перепутать.
Старый элемент не даёт готового диагноза сам по себе. Его внешний вид, запах, влажность или заметные включения могут быть поводом сохранить образец, сделать фото и передать информацию технологу или специалисту по надёжности. Но делать вывод о составе загрязнения «на глаз» не следует. В журнале достаточно зафиксировать наблюдение, место и условия; дальнейший анализ выбирают по утверждённой программе.
Что проверить при осмотре корпуса
- соответствует ли снятый элемент указанному в документации типу и нет ли следов нештатной доработки;
- нет ли повреждений посадочной поверхности, крышки, резьбы, шпилек и уплотнительной канавки;
- удалены ли остатки прежнего уплотнения без повреждения металла;
- нет ли в полости воды, рыхлых отложений или предметов, происхождение которых нужно расследовать;
- соответствует ли новый элемент маркировке, направлению установки и условиям применения, указанным изготовителем;
- закрыты ли чистыми временными средствами открытые части линии на время паузы.
Если обнаружен дефект корпуса или фланцевой поверхности, его не компенсируют герметиком «на всякий случай». Решение о ремонте, замене крепежа или уплотнения принимают по документации и процедуре управления изменениями. Полезно сопоставить это с правилами из статьи о сборке фланцевого соединения: герметичность начинается с пригодных контактных поверхностей и правильной последовательности, а не с последней затяжки.
Сборка и возврат давления — разные этапы
После установки элемента проверяют комплектность, положение уплотнений, направление потока и закрытие крышки в соответствии с картой работ. Перед подачей давления полезен независимый осмотр: другой специалист или ответственный за работу сверяет, что временные заглушки сняты там, где это требуется, инструмент и ветошь убраны, а арматура возвращается по согласованной последовательности. Простая пауза перед пуском часто выявляет то, что не заметно человеку, сосредоточенному на одной операции.
Давление подают плавно и под контролем точки, предусмотренной регламентом. Наблюдают не только за возможной негерметичностью, но и за положением арматуры, реакцией приборов и параметрами потребителя. Если узел включён в общую систему, смене важно знать, в какой момент фильтр начал работать в штатной схеме. Это же помогает корректно читать последующие тренды перепада и расхода.
Как оформить результат так, чтобы он был полезен дальше
Минимальная запись включает дату, идентификатор узла, основание работ, тип установленного элемента, состояние снятого элемента, применённые уплотнения по документации, замечания при осмотре и результат проверки после сборки. Если параметры до и после замены сопоставимы, их сохраняют с условиями процесса: одинокое число без режима работы мало что объясняет. При отборе лабораторных проб или расследовании загрязнения пригодится и дисциплина, описанная в статье об отборе представительной пробы из трубопровода: контейнер, точка и время имеют значение не меньше самого материала.

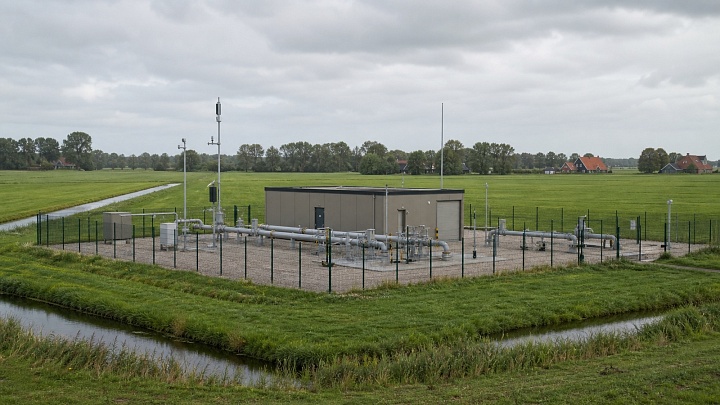

Для объектов газовой инфраструктуры, включая профиль Гронингенского газового месторождения, ценность такого порядка не в универсальности конкретного фильтра. Она в том, что состояние барьера, вмешательство и возврат в режим остаются связанной цепочкой, которую можно проверить при следующем отклонении.
Частые вопросы
Можно ли заменить элемент без остановки потребителя?
Это определяется только проектной схемой, наличием резервирования и утверждённой процедурой переключения. Если условия не подтверждены, удобство непрерывной работы не является основанием для вскрытия фильтра.
Нужно ли сохранять снятый элемент?
Только если это предусмотрено расследованием, программой контроля или указанием ответственного специалиста. В любом случае достаточно зафиксировать его идентификацию и наблюдения, а не выбрасывать материал до решения о необходимости анализа.
Когда работу считать законченной?
После того как узел собран, безопасно возвращён в схему, проверен по назначенным признакам, а смена получила понятную запись о том, что и почему было сделано.
Фильтр не должен быть «немым» элементом схемы. Если заменить его с сохранением границ, чистоты и контекста, следующая смена получает не только исправный узел, но и данные для понимания его дальнейшей работы.
