Импульсная линия кажется небольшим элементом рядом с прибором давления, но её обслуживание может временно изменить картину процесса для оператора и автоматики. Закрыть вентиль недостаточно: необходимо понимать границу изоляции, возможное остаточное давление, куда может уйти среда, какие блокировки или тревоги затрагиваются и как контур будет возвращён в рабочее состояние. Без этой связки аккуратно выполненная механическая операция способна оставить процесс без достоверного сигнала.
Конкретная схема, тип среды, наряд-допуск, порядок изоляции и состав проверок определяются проектом, инструкциями и требованиями объекта. Материал не заменяет их: он помогает собрать вопросы, которые стоит закрыть до вмешательства в линию.
Сначала определить функцию сигнала
До начала работ уточняют, что именно измеряет прибор, куда поступает его сигнал и какие решения зависят от показания: только индикация, регулирование, блокировка, защита или расчёт баланса. Один и тот же датчик может одновременно участвовать в нескольких функциях. Если его вывод из работы меняет алгоритм или тревогу, это должно быть заранее согласовано с оператором и отражено в действующем порядке управления изменениями.
Нельзя считать, что нулевое или замороженное значение на экране само объясняет состояние контура. Материал о работе с тревогами АСУ ТП полезен здесь как общий принцип: временное изменение должно иметь основание, ответственного и проверку результата перед возвратом.
Изоляция начинается со схемы, а не с ближайшего вентиля
По актуальной схеме и маркировке определяют технологическое присоединение, первичные и сервисные вентили, точки безопасного сброса, возможные перемычки и смежные линии. Важно не угадывать назначение рукоятки по её положению. Перед вмешательством оператор и исполнитель должны одинаково понимать, какая часть системы остаётся под давлением, какая выводится из работы и чем подтверждается изоляция.
Для работ на оборудовании, где возможна среда под давлением, особенно важны местные процедуры: остаточный объём и обратное поступление из соседней части системы нельзя исключать только по одному закрытому вентилю. Указанные риски относятся и к подготовке насосного агрегата к вскрытию, о которой рассказывает материал об изоляции перед ремонтом.
Подтвердить безопасное состояние предусмотренным способом
После изоляции выполняют действия, установленные для данной схемы: контролируемый сброс, проверку отсутствия давления, дренирование или продувку — только через предусмотренные точки и в рамках допуска. Сам факт открытия дренажа не доказывает отсутствия опасной среды во всех полостях. Исполнитель фиксирует результат проверки, а не только действие «вентиль закрыт».
Применяемый на объекте порядок определяет также, кто подтверждает готовность и когда можно отсоединять прибор. Нельзя заменять его универсальной последовательностью из интернета: характеристики среды, давление, температура и конструкция линии различаются. При сомнении работы останавливают и эскалируют вопрос уполномоченному специалисту.
Не потерять механическую целостность при сборке
Перед обратной сборкой осматривают состояние трубки, соединений, опор, уплотняемых поверхностей и следов внешнего воздействия. Новую или переустановленную деталь сопоставляют с проектом и паспортом; «похожее» соединение не обязательно является подходящей заменой. После сборки проверка герметичности проходит по установленной процедуре, а не по визуальному впечатлению.
Общий подход к документированию сборки полезно сравнить с материалом о подготовке фланцевого соединения: исходное состояние, вмешательство и итоговая проверка должны образовывать одну прослеживаемую запись. Для импульсной линии метод проверки и критерии, конечно, задаются её собственным регламентом.
Вернуть не только давление, но и функцию
После снятия изоляции проверяют отсутствие утечек по установленному порядку, корректность показания в локальном и операторском контуре, восстановление тревог и штатных связей. Если прибор входит в защитную функцию, её возврат контролируется по утверждённой процедуре; недопустимо считать задачу закрытой только потому, что экран снова показывает число. Временные обходы, блокировки и отметки обслуживания снимают формально и с подтверждением.
Предохранительный клапан и импульсная линия — разные устройства, но у них общий принцип: безопасность зависит от полного возврата функции и понятной истории проверки. Его иллюстрирует статья о данных предохранительного клапана от проверки до эксплуатации.
Смена должна получить понятное состояние контура

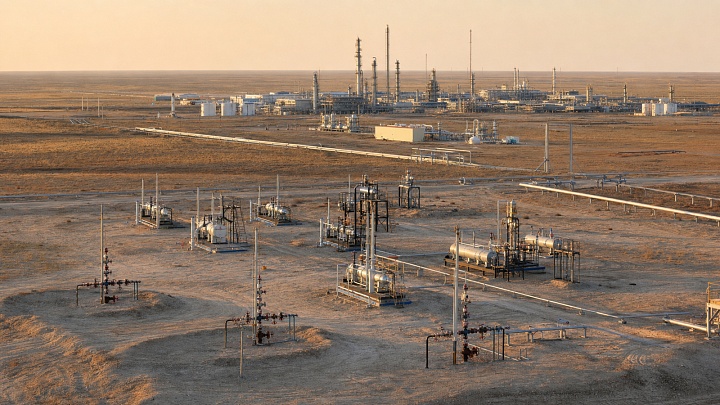

В записи оставляют причину вмешательства, затронутый контур, выполненные операции, фактические замечания, результаты проверки и статус возврата. Такая передача важна, если работа продолжается в другую смену или часть ограничений остаётся действующей. Для газовых объектов это особенно значимо: даже описание Шуртанского газоконденсатного месторождения на портале не может заменить локальную схему и оперативный режим конкретной установки.
Практическая последовательность
- Определить функцию сигнала и согласовать вывод из работы.
- Проверить актуальную схему, границу изоляции и точки безопасного сброса.
- Подтвердить безопасное состояние способом, заданным локальной процедурой.
- Выполнить обслуживание без подмены совместимости компонентов.
- Проверить герметичность, показание и восстановление функций автоматики.
- Зафиксировать возврат контура и передать его статус смене.
Вопросы и ответы
Можно ли снять прибор после закрытия одного вентиля?
Решение зависит от схемы и процедуры объекта. Само закрытие вентиля не доказывает отсутствие остаточного давления или поступления среды из смежной части системы.
Зачем проверять тревоги, если давление видно на месте?
Локальное показание не подтверждает передачу в операторский контур и работу связанной защиты или регулирования.
Что делать, если после сборки сигнал выглядит необычно?
Не маскировать отклонение настройкой. Контур оставляют в безопасном статусе и разбирают причину по действующей процедуре.
Вывод. Надёжное обслуживание импульсной линии соединяет безопасную изоляцию с возвратом измерительной функции. Когда схема, состояние среды, сборка и сигнал проверены как одна цепочка, прибор возвращается в процесс без скрытого разрыва контроля.
