Внутренняя коррозия в системе сбора и транспорта углеводородов редко проявляется одной «плохой» цифрой. На состояние металла одновременно влияют состав и количество воды, газовые компоненты, твёрдые частицы, температура, скорость, режим течения, отложения, работа ингибитора и особенности конкретной точки. Поэтому программа мониторинга должна связывать измерение с риском и последующим решением, а не просто собирать отчёты.
Ниже — практический порядок подготовки такой программы. Он не заменяет обязательные нормы, проектную документацию, обследование трубопроводов и решения ответственных за промышленную безопасность.
Описать контур и выделить механизмы риска
Первый шаг — собрать схему: откуда поступает продукция, где меняются давление и температура, где отделяется вода, есть ли тупиковые участки, низкие точки, зоны смешения потоков, оборудование дозирования реагента и места отбора. Полезны история отказов, ремонтов, очисток и изменения режима. Карта должна отражать фактическую эксплуатацию, а не только исходную проектную линию.
Затем для каждого участка формулируют проверяемую гипотезу: накопление воды и отложений, углекислотная или сероводородная среда, эрозионно-коррозионное воздействие, микробиологический фактор, нарушение защитного режима. Название механизма не является диагнозом: оно определяет, какие данные нужны, чтобы подтвердить или опровергнуть риск.
Выбирать точки по гидравлике и процессу
Точка мониторинга должна представлять конкретную среду и режим. Устьевой отбор не всегда характеризует участок после смешения, сепарации или ввода реагента. Особого внимания требуют низкие точки, участки с вероятным расслоением фаз, изменения диаметра и скорости, зоны после теплообмена и места, где ранее были отложения или дефекты.
Для обоснования расположения точек помогают данные о давлении, расходе, температуре и составе продукции. Инженерный расчёт не заменяет натурное наблюдение, но позволяет не ставить все средства контроля в удобном, а не показательном месте. Внутренний калькулятор потерь давления в нефтепроводе может быть ориентиром для первичной оценки режима, если исходные данные применимы; для проектных решений требуются утверждённые расчёты.
Согласовать пробы, датчики и обследования
Ни один индикатор не описывает коррозию целиком. Пробы воды и продукции показывают свойства среды; купоны и зонды дают сведения о воздействии в конкретной точке; внутритрубная диагностика, толщинометрия и обследования выявляют состояние металла и локальные особенности. Частота и сочетание методов зависят от риска, доступности точки и последствий отказа.
Для проб заранее фиксируют способ отбора, консервацию, температуру, время до анализа, измеряемые показатели и режим на момент отбора. Нельзя сопоставлять ряд значений железа, если лаборатории определяли разные формы железа или пробу обрабатывали по-разному. Тренд имеет смысл только при стабильной методике и понятном контексте расхода воды.
Привязать результат к режиму и действию
Каждая запись должна содержать не только значение показателя, но и идентификатор точки, дату, режим, расход, температуру, давление, работающий ингибитор, операцию очистки и источник данных. Тогда внезапное изменение можно сравнить с фактическими событиями: сменой реагента, остановом, ремонтом, ростом обводнённости или изменением маршрута потока.
Пороговые значения и порядок реакции устанавливают до накопления тревожного ряда. Полезно различать предупреждение, требующее повторной проверки, и событие, требующее обследования или изменения режима. Автоматизация сбора может помочь, но только если единый справочник отказов и событий не допускает произвольных формулировок; этот принцип развивает статья о классификации отказов нефтегазового оборудования.
Проверить эффективность защиты
Ингибитор, очистка или изменение режима не следует считать эффективными по факту выполнения операции. До вмешательства определяют, какой показатель, на каком участке и в какой срок будет свидетельствовать об эффекте. Затем сравнивают сопоставимые периоды, проверяют фактическую подачу реагента и исключают очевидные изменения режима. Если данные противоречат друг другу, их не усредняют: уточняют репрезентативность точки и метод измерения.
Для объектов с разными типами продукции и историей эксплуатации единая частота контроля может быть нерациональна. Условная группировка по риску позволяет усилить наблюдение в уязвимых местах, не создавая видимость одинакового контроля там, где механизмы различаются.
Сделать программу частью управления целостностью
Мониторинг должен завершаться решением: оставить режим, уточнить данные, обследовать участок, скорректировать защиту, очистить линию или пересмотреть оценку риска. При этом исходные пробы, протоколы, результаты осмотров и изменения в программе хранят так, чтобы через год можно было восстановить логику решения. Иначе даже хороший массив измерений превращается в несвязанный архив.

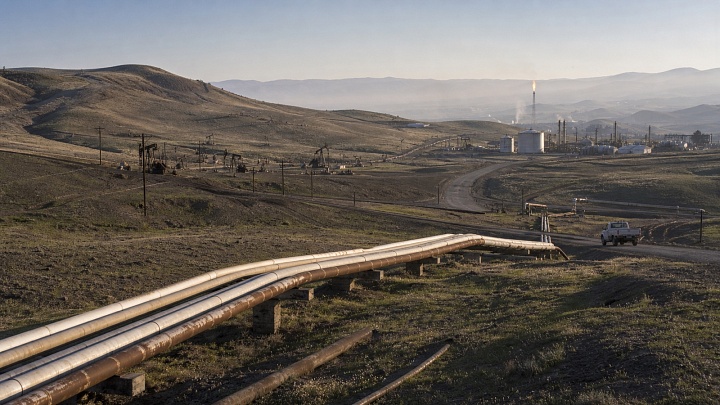

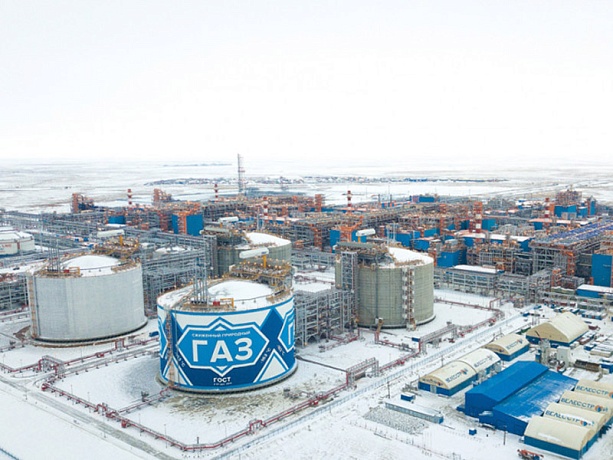

Контекст месторождения также важен: состав продукции и инфраструктура определяют, какие механизмы вообще вероятны. Например, карточка Киркукского нефтяного месторождения уместна как справочный переход к объекту, но не может быть источником режима для другой системы. Для газовых контуров полезно отдельно учитывать особенности подготовки и транспорта, не смешивая их с нефтяными линиями; обзор газовых регионов России даёт общий отраслевой контекст, а не техническое решение.
Минимальная структура программы
- Границы контура, схема потоков и ответственные.
- Риск-гипотезы по участкам и основания для них.
- Точки, методы, частота и правила отбора проб.
- Параметры режима, которые фиксируются вместе с измерением.
- Критерии качества данных и повторной проверки.
- Пороги действий, маршруты эскалации и сроки реакции.
- Порядок анализа трендов и пересмотра программы.
Вопросы и ответы
Достаточно ли контролировать только железо в воде?
Нет. Этот показатель может быть полезным индикатором при согласованной методике, но он не заменяет данные о среде, режиме, состоянии металла и эффективности защиты.
Как часто отбирать пробы?
Единого безопасного интервала нет. Его назначают по риску, динамике процесса, последствиям отказа и возможности оперативно подтвердить изменение.
Что делать при резком изменении показателя?
Сначала проверить качество пробы и метод, затем сопоставить результат с режимом и соседними данными. При подтверждённом риске действует заранее определённый порядок обследования и защиты.
Вывод. Сильная программа коррозионного мониторинга не обещает заранее «нулевой риск». Она делает риск наблюдаемым: показывает, где меняется среда, какие данные заслуживают доверия и какое действие должно следовать за сигналом.
