Решение о ремонте редуктора нередко пытаются принять уже после того, как узел разобран, детали очищены, а исходная картина исчезла. В таком состоянии трудно понять, где появился шум, как стояли детали, что было следствием, а что — причиной повреждения. Полезная дефектация начинается раньше: с подготовки разборки, фиксации наблюдений и сохранения связи между деталями, измерениями и будущим решением.
Этот порядок не заменяет руководство изготовителя, проект ремонта, требования к наряду-допуску и квалификацию персонала. Он помогает не потерять факты, которые нужны инженеру для обоснованного выбора: ограничиться восстановлением, заменить отдельные детали или вывести узел из эксплуатации до отдельного решения.
Сначала описать наблюдаемую причину работ
Карточка работ должна отвечать на простой вопрос: что именно заметили до остановки. Это могут быть изменение шума, рост температуры, утечка, вибрационный признак, следы масла или результат планового осмотра. Формулировка «редуктор неисправен» не годится: она не позволяет сопоставить сообщение со следами, которые обнаружат после вскрытия.
До отключения собирают доступные записи обходов, тренды и замечания смены, фиксируют идентификатор агрегата, исполнение редуктора и безопасный статус подготовки. Для вращающегося оборудования особенно важна дисциплина изоляции и допуска: сама разборка не должна становиться способом выяснить, что контур не был подготовлен.

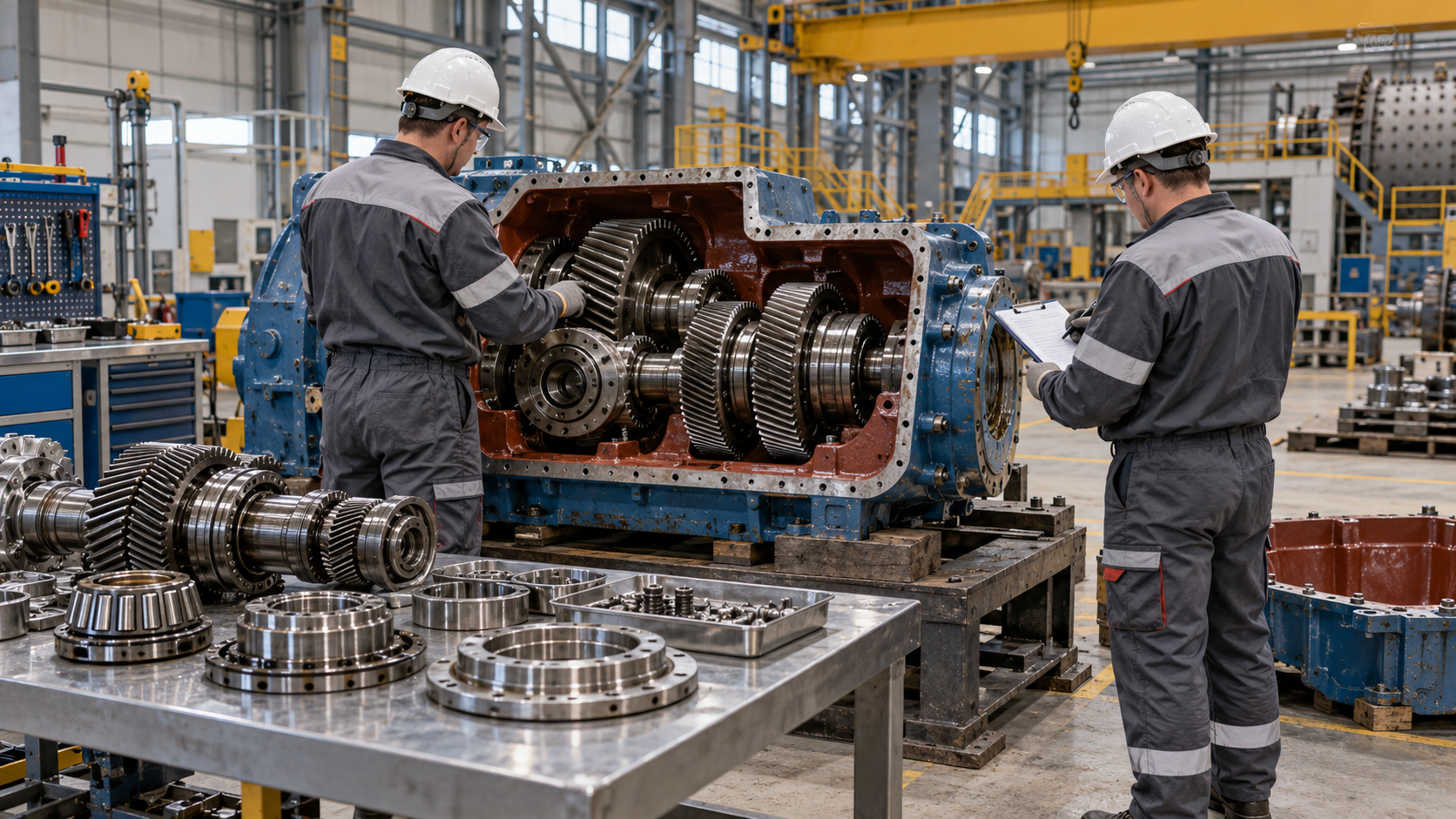

Сохранить исходное положение до очистки
Первая серия снимков и записей делается до мойки, демонтажа крышек и перестановки деталей. В кадр попадают общий вид, привод, положение крышек, соединений, уплотнений, следы подтёков и маркировка, если она предусмотрена. Снимок ценен не художественностью, а привязкой к узлу и моменту наблюдения.
Детали, которые будут сняты, маркируют по принятой на предприятии схеме и раскладывают так, чтобы не потерять их ориентацию и комплектность. Не стоит наносить произвольные риски на рабочие поверхности или заменять заводскую маркировку самодельными обозначениями. Если схема не утверждена, это ограничение фиксируют и передают специалисту, а не компенсируют догадками при сборке.
Разделить очистку и осмотр
Очистка нужна для осмотра, но она может убрать следы, объясняющие состояние узла. Поэтому до очистки записывают видимые отложения, характер смазки, положение фрагментов и наличие посторонних частиц. После разрешённой очистки проводят уже собственно осмотр: отдельно оценивают зубья, подшипниковые поверхности, корпус, крепёж, уплотнения и сопряжения.
Для каждого замечания важны место, способ обнаружения, фотография при необходимости и статус: наблюдение, подтверждённый дефект или вопрос для дополнительной проверки. Такая градация защищает от типичной ошибки, когда единичный след выдают за готовый диагноз. Если требуется измерение или неразрушающий контроль, его назначают по действующей процедуре и не подменяют визуальным впечатлением.
Не принимать размер за весь результат
Измерение имеет смысл только вместе с базой, инструментом, зоной и критерием, с которыми его сопоставят. Это особенно заметно на восстановленных посадочных местах: статья о выборе способа восстановления посадочного места напоминает, что решение принимают до монтажа, а не после попытки собрать узел.
Если обнаружены следы на зубчатом зацеплении, не следует автоматически связывать их с одной причиной. Для разбора нужны история смазки, нагрузка, состояние сопряжённых элементов и результаты предусмотренных проверок. Сведения о масле полезны как контекст, но конкретное масло и периодичность его замены определяет документация на данный агрегат; не универсальная статья.
Собрать дефектную ведомость, пригодную для решения
Хорошая ведомость позволяет человеку, который не участвовал в разборке, восстановить логику: какой узел исследовали, что увидели до работ, что сняли, что проверили и каких данных ещё не хватает. В ней удобно отделить факт от рекомендации. Например, «на поверхности обнаружен след» — факт; «выполнить измерение по утверждённой методике» — следующее действие; «заменить деталь» — решение, которое требует основания.
Для крепёжных соединений полезно сохранить сведения о комплектности и результате проверки без самостоятельного назначения момента затяжки. В статье о контроле болтового соединения после ремонта разобран принцип: параметры берут из применимой документации, а не переносят с другого узла по памяти.
Подготовить варианты, а не один заранее выбранный ответ
По итогам дефектации обычно появляются несколько маршрутов: дальнейшая проверка, восстановление с контролем, замена отдельных деталей, передача в специализированный ремонт или отказ от сборки до технического решения. Сравнивают не только сроки, но и совместимость, точность восстановления, доступность документации и способ приёмки.
Если затронуты поверхности, связанные с подшипниковым узлом, полезно заранее определить, кто и как подтвердит результат до пуска. Этот переход подробно раскрыт в материале о приёмке подшипникового узла: сборка сама по себе не доказывает готовность агрегата к работе.
Передать в сборку только проверяемый комплект
Перед началом сборки сверяют фактические детали с решением, чистоту и целостность сопряжений, статус измерений и незакрытые замечания. Отдельно подтверждают, какие уплотнения, крепёж и расходные материалы применяются по документации. Связь между разборкой и сборкой не должна держаться на устной передаче смены.
Для узлов конвейерного привода полезен опыт приёмки приводного барабана после ремонта: решение о возврате опирается на собранные сведения, а не на один благополучный визуальный осмотр. При необходимости изготовления или восстановления деталей можно обратиться к услуге металлообработки, но объём и допуски должны задаваться технической документацией конкретного узла.
Минимальный состав записи
- идентификатор агрегата, причина работ и безопасный статус подготовки;
- фото и записи исходного положения до очистки;
- перечень снятых деталей с привязкой к месту установки;
- наблюдения после очистки, назначенные проверки и их результаты;
- разделение фактов, ограничений и технических рекомендаций;
- решение о следующем шаге и условия допуска к сборке.
Вопросы и ответы
Можно ли сначала полностью очистить редуктор, а потом искать причину?
Очистка не должна уничтожать контекст. Сначала фиксируют доступные признаки и положение деталей, затем выполняют разрешённую очистку и осмотр.
Достаточно ли фотографии повреждённого зуба?
Нет. Нужны идентификация узла, место наблюдения, состояние сопряжённых элементов, способ проверки и критерий, по которому будет принято решение.
Кто определяет, можно ли вернуть редуктор в работу?
Решение принимают уполномоченные специалисты по действующей на предприятии процедуре и документации изготовителя. Разборка даёт им данные, но не заменяет полномочий.
Итог. Управляемая разборка превращает редуктор из набора деталей в проверяемую историю состояния. Чем лучше сохранены исходные признаки, измерения и границы неопределённости, тем надёжнее последующее решение о ремонте и приёмке.
