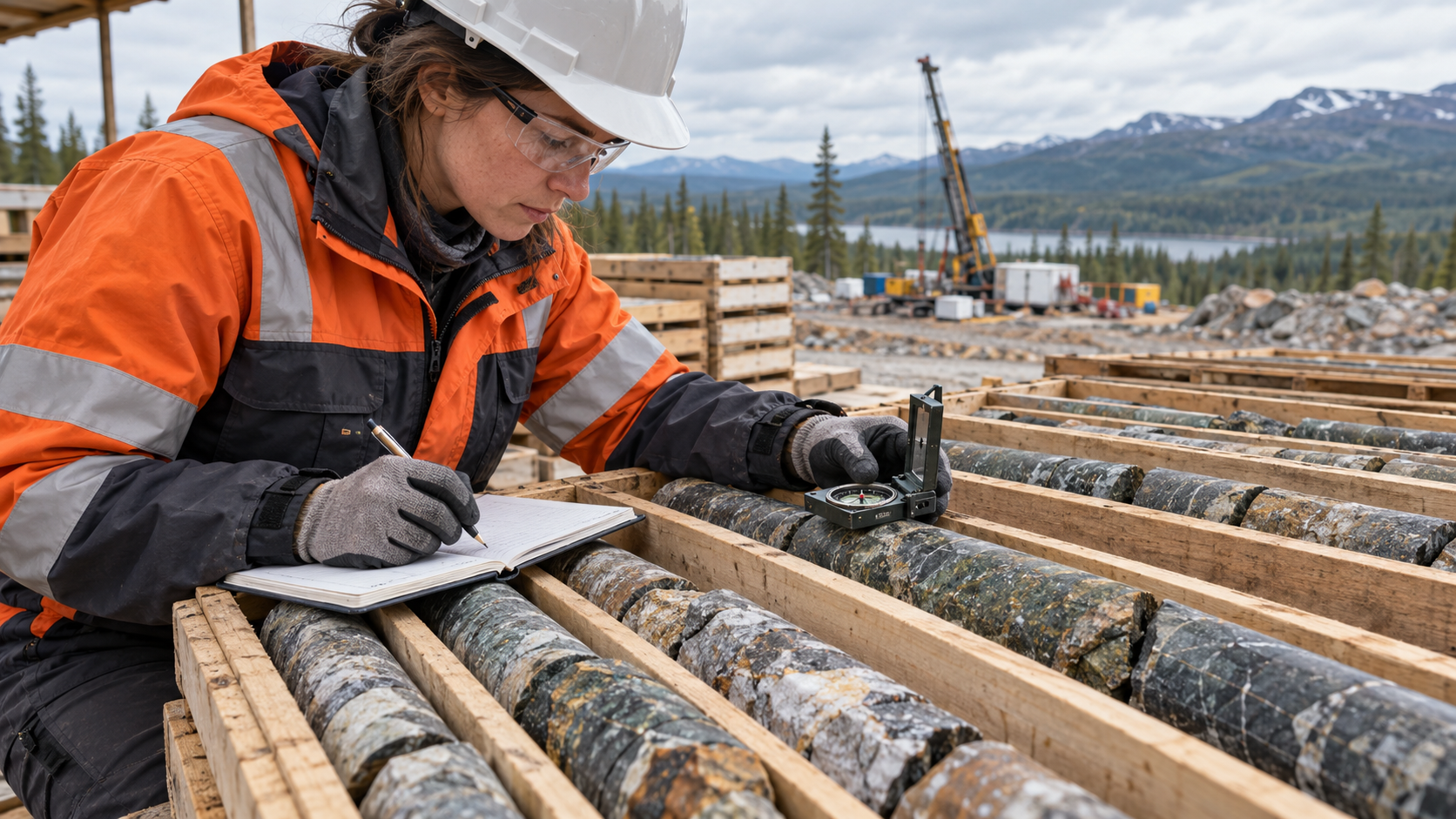

Ориентированный керн позволяет сопоставлять положение структур в образце с направлением скважины. Но сама по себе стрелка, линия или отметка на цилиндре ещё не делает данные пригодными для интерпретации. Если потеряна связь между меткой, конкретным интервалом, способом ориентирования и записью в журнале, последующая реконструкция превращается в предположение. Рабочая цель геолога на приёмке — не подтвердить, что ориентирование «было», а сохранить прослеживаемую цепочку данных, в которой каждое наблюдение можно проверить.
Начать с границ применимости данных
До раскладки керна уточняют, для какого интервала и какой задачи нужны ориентировки: описание трещиноватости, анализ контактов, построение структурной модели или подготовка программы дальнейших работ. У метода есть ограничения: разрушенный, перемешанный, сильно трещиноватый или частично утраченный материал может не сохранить исходное положение. Нельзя переносить достоверность одной удачной секции на весь рейс и тем более на соседнюю скважину.
В журнале отдельно фиксируют применённый способ ориентирования, номер скважины, рейс, глубинный интервал, состояние керна при извлечении и обстоятельства, которые могли нарушить запись. Слова «ориентирован» или «не ориентирован» слишком грубы для дальнейшей работы. Гораздо полезнее указать, где метка читается, где есть сомнение и где связь с исходной операцией отсутствует. Такой подход оставляет интерпретатору честный предел данных, а не создаёт ложную точность.
Сопоставить метку с глубиной до любых перемещений
Первое действие после получения ящика — проверить непрерывность последовательности и соответствие глубинным биркам. Ориентировочную метку рассматривают только вместе с началом и концом интервала. Если куски переложены, не следует восстанавливать их порядок по виду жил, цвету или «подходящей» линии: это уже геологическая гипотеза, а не первичная документация. Сначала фиксируют фактическое состояние, затем решают, можно ли безопасно собрать интервал по установленной процедуре проекта.
Идентификатор должен повторяться в керновом ящике, журнале, цифровой карточке и на материалах, которые передаются на измерения. Принцип прослеживаемости подробно раскрыт в статье о маркировке геологических проб: номер полезен не сам по себе, а как связующее звено между объектом, действием и записью. Для ориентированного керна это особенно важно, поскольку ошибка в одном звене может изменить направление структурного наблюдения.
Отделить сохранённую ориентировку от реконструированной
При описании полезно разделить три статуса: исходная метка уверенно читается; метка есть, но её связь с куском или интервалом требует проверки; ориентировка утрачена. Эта простая классификация предотвращает распространённую ошибку — превращать частично сохранённую отметку в точный азимут. Если материал разрушен, в журнале отмечают характер разрушения, количество и положение фрагментов, а не подгоняют их в цилиндр ради красивой фотографии.
Восстановление последовательности допустимо только по утверждённой методике и с отдельной пометкой о степени уверенности. Оно не должно маскироваться под первичное наблюдение. Геологическая модель выигрывает от данных с известным качеством: сомнительный интервал можно исключить, перепроверить или использовать как ориентировочный, тогда как нераспознанная реконструкция способна незаметно исказить целый набор измерений.
Описывать плоскость и контекст одной записью
Когда метка и интервал подтверждены, геолог фиксирует наблюдаемую структуру, её положение относительно оси керна, границы интервала, состояние поверхности и способ измерения. Нельзя ограничиваться фразой «трещина под углом»: без привязки к куску, глубине и системе отсчёта такую запись невозможно повторить. Если на одном участке наблюдаются несколько семейств трещин, жилы или контакт, они должны получить отдельные записи, а не усреднённый комментарий.
Полезно сразу отмечать, какие признаки наблюдаемы непосредственно, а какие являются интерпретацией. Например, пересечение жилы и трещины можно описать в ящике; вывод о последовательности деформаций потребует сопоставления с другими данными. Та же дисциплина нужна при работе с геологическим разрезом перед обновлением модели: модель должна опираться на проверяемые опорные наблюдения, а не скрывать их неопределённость.
Сделать фотографию частью доказательной цепочки
Фото снимают после того, как в кадр попали идентификатор скважины, интервал, ориентировка и общий контекст ящика — в пределах правил проекта. Далее нужен крупный план структуры, если он добавляет читаемость. Фотография не заменяет измерение, зато позволяет проверить, к какому куску относилась запись и не была ли метка перенесена позже. Одинаковая схема кадра ускоряет последующий контроль и снижает риск перепутать похожие фрагменты.
Материал о фотографировании керна полезен именно этим принципом: снимок ценен не декоративностью, а связью с объектом, моментом и журналом. Не следует усиливать линию маркером, ретушировать скол или менять порядок кусков ради выразительного кадра. Если состояние видно плохо, честнее зафиксировать ограничение и назначить повторную проверку.
Проверить согласованность с траекторией скважины
Ориентированная запись получает геологический смысл только вместе с актуальными данными о траектории. До передачи измерений проверяют, какая версия инклинометрии использована, как обозначены глубины и не было ли пересчёта глубинной сетки. Несовпадение форматов, единиц или ревизий не исправляют молча в таблице: его заносят как вопрос к ответственному за данные.
Связь пространственных данных и первичного наблюдения похожа на работу с GNSS-привязкой геологических точек. Координата или направление становятся надёжными лишь при известном источнике, системе и контроле качества. Тот же принцип применим к результатам бурения: карточка бурового станка относится к технике, но не подтверждает пригодность ориентировки конкретного рейса; фактический результат задают полевые записи и QA/QC проекта.
Передать данные в интерпретацию без потери статуса
В цифровой базе сохраняют не только измерение, но и его происхождение: интервал, дату документации, ответственного, статус ориентировки, фото и ссылку на исходный журнал. При корректировке создают новую ревизию с причиной изменения, а не заменяют первичную запись бесследно. Это позволяет отличить исправленную опечатку от пересмотра геологической трактовки и не выдавать вторичную оценку за результат полевой приёмки.
На карточке Кокпатасского золоторудного месторождения приведён отраслевой контекст объекта, но она не задаёт правила документации любой скважины. Для каждого проекта применяют утверждённую программу и требования заказчика. Если данные предполагается использовать для анализа или моделирования, полезно заранее согласовать формат полей с теми, кто будет работать с ними дальше.
Частые ошибки
- Записывать ориентировку без глубинного интервала и статуса сохранности.
- Собирать разрушенный керн по «похожему» рисунку без отдельной пометки о реконструкции.
- Фотографировать красивый фрагмент без идентификатора и связи с журналом.
- Смешивать первичное наблюдение и геологическую интерпретацию в одной графе.
- Передавать измерения без версии траектории скважины и контроля единиц.
FAQ
Можно ли использовать частично читаемую метку?
Можно зафиксировать её как наблюдение, но степень уверенности и ограничение должны остаться в записи. Решение об использовании в интерпретации принимают по правилам конкретного проекта.
Нужно ли выбрасывать весь рейс, если ориентировка утрачена в одном фрагменте?
Нет. Обычно статус назначают каждому доступному интервалу. Утрата должна быть видна в данных, чтобы её не компенсировали догадкой при последующей обработке.
Заменяет ли фото керна измерительный журнал?
Нет. Фото подтверждает контекст, но не хранит метод, систему отсчёта, статус и результат измерения в структурированном виде.
Вывод. Ориентированный керн приносит пользу не количеством нанесённых линий, а сохранённой связью между меткой, глубиной, наблюдением и ревизией данных. Чем прозрачнее эта цепочка, тем надёжнее граница между фактами и интерпретацией.
