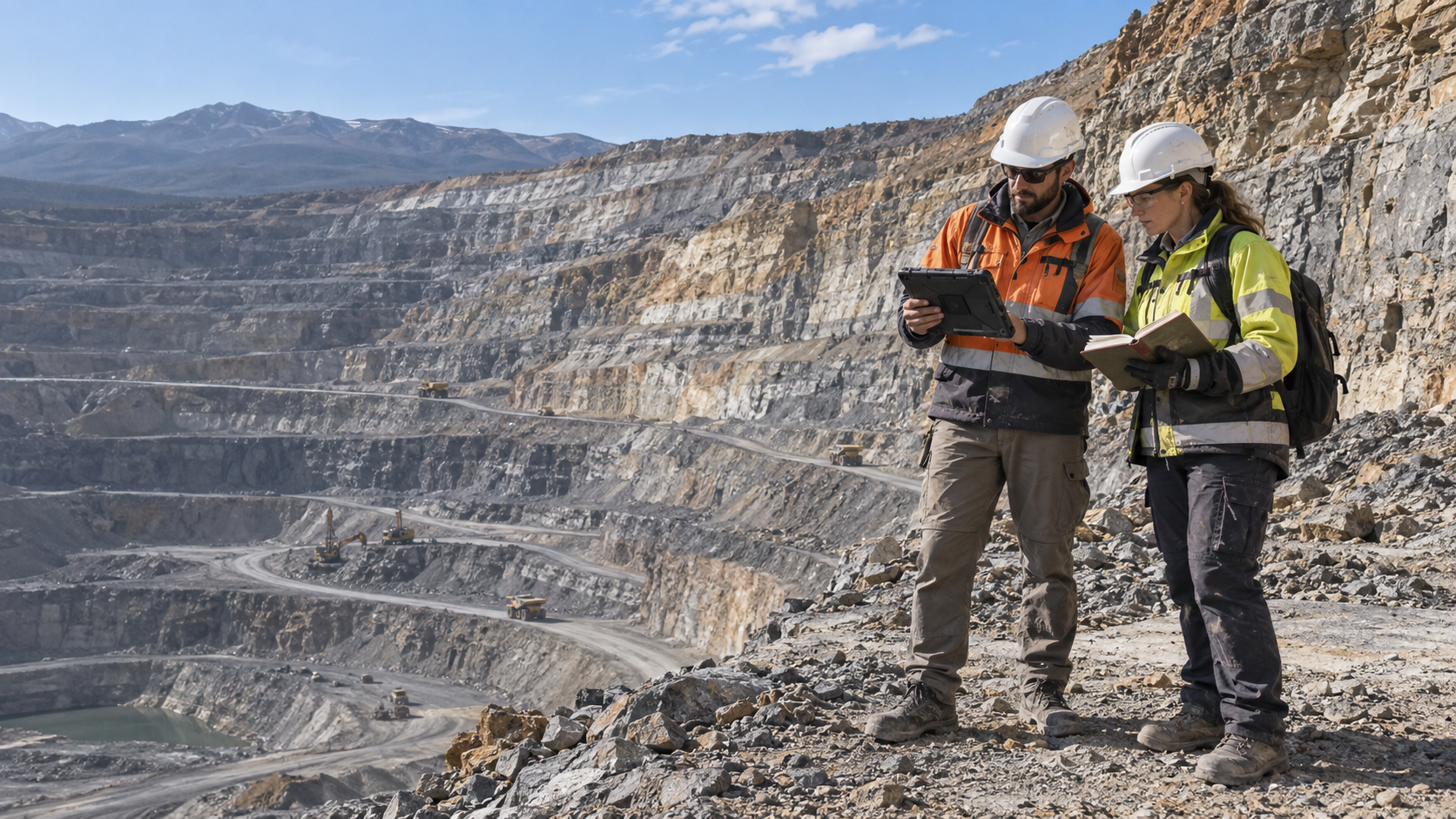

Геологический разрез нужен не для того, чтобы сделать картинку убедительной. Это рабочая гипотеза о строении участка, по которой команда обсуждает продолжение разведки, границы доменов и риски следующего решения. Поэтому перед передачей разреза в модель важно проверить не только аккуратность линий, но и связь каждого существенного элемента с наблюдением. Хороший контроль не заставляет геолога отказаться от интерпретации: он показывает, где она опирается на данные, а где пока остаётся предположением.
Начать с вопроса, для которого строится разрез
Один и тот же профиль может понадобиться для планирования скважин, сопоставления контактов в карьере или уточнения доменов перед оценкой. От цели зависит допустимая детализация и перечень исходных данных. Если это не зафиксировать, в одном чертеже оказываются наблюдения разной надёжности, результаты старого бурения и удобные, но не проверенные продолжения границ. Такой разрез трудно обсуждать: непонятно, что именно должно измениться, если появится новая точка.

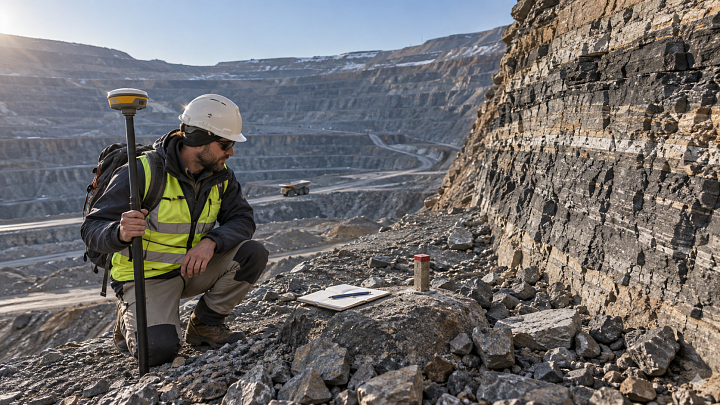

До работы полезно обозначить линию профиля, вертикальный масштаб, дату среза базы и набор источников. Координатную основу проверяют так же внимательно, как и геологическое содержание. Материал о GNSS-привязке геологических точек помогает не принять за геологическое расхождение ошибку положения. Для новых работ на участке важно сохранить связь профиля с фактическим расположением буровой техники, например с карточкой буровой установки, но тип машины сам по себе не подтверждает качество данных.
Собрать опорные точки до проведения линий
Сначала на профиль выносят то, что можно идентифицировать без догадки: устья и траектории скважин, интервалы документации и опробования, наблюдаемые контакты на уступах, выработки, маркшейдерскую поверхность, надёжно определённые нарушения. Для каждой опоры должна быть возможность быстро открыть первоисточник: журнал, фото, описание керна или файл измерения. Если в базе есть несколько версий записи, команда заранее выбирает действующую и не смешивает их в одном сечении.
Полезно сразу отделить наблюдаемые данные от производных. Контакт на стенке карьера, пересечение в керне и координата точки — это разные типы опор. Их нельзя без пояснения превращать в равнозначные штрихи. О том, как фиксировать наблюдаемый контакт, а не терять его за общим названием породы, рассказывает статья о геологических контактах в карьере. Она не заменяет разрез, но задаёт дисциплину исходных записей.
Какие пробелы нужно назвать до интерпретации
На профиль стоит нанести не только точки знания, но и зоны, где данных недостаточно: редкая сеть, неполное восстановление керна, неоднозначная корреляция, смещённая траектория скважины, закрытый участок уступа. Пустота на чертеже не является ошибкой. Ошибкой становится уверенная линия, у которой нет понятного основания. Если границу проводят через такую зону как рабочую гипотезу, её помечают в исходном проекте и формулируют, какое наблюдение может подтвердить или опровергнуть продолжение.
Проверить логику корреляции, а не только плавность контура
После нанесения опор начинается интерпретация. Здесь полезно идти от простого к сложному: сравнить последовательность литологий, положение устойчивых признаков, наблюдаемые структурные элементы и согласованность с соседними профилями. Плавная линия не обязательно геологична, а резкое изменение не обязательно ошибка. Важно, чтобы у каждого перехода можно было назвать причину: наблюдённый контакт, разлом, изменение падения, ограничение данных или принятое допущение.
Особого внимания требуют ситуации, когда разрез пытаются «исправить» под ожидаемую форму тела. Такой приём может скрыть реальную неоднородность и позже создать ложную уверенность в объёме данных. Материал о структурных наблюдениях полезен именно этим разделением: полевой факт и его объяснение должны оставаться различимыми даже после нескольких итераций модели.
Сверка с соседними профилями и трёхмерным контекстом
Изолированный разрез часто выглядит убедительнее, чем он есть. Перед передачей его сопоставляют с соседними сечениями, планами и известными поверхностями. Цель не в том, чтобы сделать все линии одинаковыми, а в том, чтобы обнаружить противоречия: контакт внезапно исчезает, разлом меняет направление без основания, интервал на одном профиле не согласуется с траекторией на другом. Если расхождение объясняется новой информацией, это записывают; если нет — оставляют как вопрос к данным.
При обновлении цифровой модели важно также понимать, какая версия исходных данных использовалась. Связь разреза с версией базы и с принятыми решениями подробно раскрыта в материале о версиях геологической модели. Разрез без такой привязки быстро превращается в файл, который невозможно воспроизвести через несколько месяцев.
Что передать вместе с готовым разрезом
Минимальный комплект включает сам профиль, список источников, дату среза данных, автора и проверяющего, перечень ключевых допущений и открытых вопросов. Для спорных участков полезна короткая запись: какая информация отсутствует, почему выбрано текущее продолжение и какое действие запланировано. Это не бюрократия, а способ не выдать будущему пользователю разреза чужую память за проверенный факт.
Если разрез используется для постановки новых работ, вопрос должен быть измеримым: уточнить положение контакта, проверить гипотезу о нарушении, увеличить плотность точек в конкретной зоне. Новость о финансировании геологоразведки напоминает, что инвестиционное обсуждение и геологическая уверенность — разные контуры; решение о данных нельзя подменять общим отраслевым фоном.
Частые ошибки
- Начинать с рисования контура, не зафиксировав источники и дату среза базы.
- Показывать интерпретированную линию тем же способом, что и наблюдаемый контакт.
- Игнорировать траектории скважин и переносить интервалы на профиль как вертикальные.
- Сглаживать противоречие между профилями вместо того, чтобы вернуть его на проверку.
- Передавать файл без списка допущений, версии данных и следующих вопросов.
FAQ
Нужно ли останавливать обновление модели, если на профиле есть неопределённость?
Не всегда. Неопределённость можно передать явно, если она локализована и понятна её причина. Решение зависит от того, влияет ли она на задачу текущего этапа.
Можно ли проводить границу между двумя скважинами без наблюдения на уступе?
Можно как интерпретацию, если есть основания и они зафиксированы. Нельзя представлять такое продолжение как непосредственно наблюдённый факт.
Кто должен проверять разрез?
Проверку выполняет специалист, который понимает задачу и исходные данные. Важно, чтобы он мог отличить корректную геологическую гипотезу от неявно потерянной связи с первоисточником.
Проверенный разрез не обещает окончательной картины недр. Он делает следующий шаг воспроизводимым: команда видит опоры, ограничения и вопрос, на который должны ответить новые данные.
