Ориентированный керн нужен не для «красивой» фотографии ящика, а для ответа на прикладной вопрос: как в пространстве расположены контакты, жилы, трещины и зоны деформации. Если цепочка ориентировки нарушена хотя бы один раз, численные замеры могут выглядеть убедительно, но перестают быть надёжным входом для структурной модели.
Ниже — рабочая схема для геолога и буровой команды. Она помогает организовать данные до начала массового бурения и не заменяет проект работ, требования промышленной безопасности и правила конкретного месторождения.
Сначала определить, какие решения должны поддержать данные
Ориентировка оправдана, когда по керну требуется понять геометрию минерализованных тел, направление и падение контактов, систему трещин или контролирующие структуры. До запуска программы полезно зафиксировать перечень наблюдений: какие поверхности измеряются, с какой дискретностью, в какой системе координат и кто принимает решение о пригодности интервала. Иначе в базе появится много углов без ясной связи с моделью.
План скважин и пространственную логику наблюдений стоит увязать с материалом о разведочной сети скважин. Сетка и ориентировка решают разные задачи: первая определяет покрытие участка, вторая даёт возможность корректно интерпретировать структуру внутри пересечённых интервалов.
Не путать ось керна, верх-низ и истинную ориентировку
Направление оси керна известно из траектории скважины, но этого недостаточно для восстановления пространственного положения отдельной поверхности. Нужна сохранённая отметка ориентировки на самом керне и понятная связь между отметкой, глубиной, ящиком и операцией бурения. До описания проверяют порядок укладки, глубинные бирки, потери и разрушенные интервалы. Несовпадающие признаки не «исправляют» задним числом — их фиксируют как неопределённость.
Для каждого рейса полезна короткая карточка: номер скважины и рейса, глубины, метод ориентировки, результат, качество, причина отказа и исполнитель. Участки без надёжной ориентации лучше помечать отдельно, чем смешивать с измерениями, годными для статистики. Эта дисциплина продолжает принципы из статьи о документации керна.
Контролировать качество в поле, а не после оцифровки
Полевой контроль начинается с осмотра каждого поднятого рейса. Геолог отмечает сохранность линии, механические повреждения, интервалы с интенсивной трещиноватостью, кливажом или рыхлым заполнителем. Именно там ориентировочная метка чаще всего становится неоднозначной. Важно отделять факт: «линия не читается на 0,35 м» — от интерпретации причины.
После разметки следует сфотографировать ящик в едином ракурсе и сопоставить фото с журналом глубин. При передаче в кернохранилище проверяют, что маркировка не исчезнет при резке и опробовании. Для регулярного контроля хорошо работают повторные замеры части поверхностей вторым специалистом и выборочная сверка преобразований в офисе. Это не поиск идеального совпадения, а способ заметить систематическую ошибку в методе или записи.
Как описывать структуры, чтобы данные можно было использовать
В журнале недостаточно поля «трещина». Нужны тип объекта, интервал, угол к оси керна, азимутальное положение относительно ориентировочной линии, характер заполнения, мощность или раскрытие, связь с минерализацией и уверенность наблюдателя. Для контактов и жил дополнительно фиксируют, что именно ограничивает поверхность. Фотография не заменяет атрибуты, но позволяет вернуться к спорному наблюдению.
Коды должны быть ограниченными и понятными команде. Если один геолог пишет «разлом», другой — «сдвиг», а третий — «трещина», единая диаграмма плотности будет отражать словарь, а не геологию. До массового описания разумно провести совместную калибровку на нескольких ящиках и закрепить примеры в руководстве проекта.
Преобразовать измерения и сохранить исходные значения
Офисная обработка переводит наблюдения из системы керна в пространственную систему с учётом траектории скважины. Здесь критичны единые договорённости о направлении отсчёта, нулевой линии, магнитном и истинном севере, формате азимута и знаке падения. Исходные полевые значения, параметры преобразования и итоговые значения нельзя заменять друг другом: при уточнении траектории это позволит пересчитать результат и проследить версию.
Не стоит строить уверенные выводы по единичным точкам. Диаграммы плотности, домены, сопоставление с картированием и соседними скважинами нужны прежде всего для поиска устойчивых закономерностей. Принцип разделения геологических типов подробно раскрывает статья о геологических доменах: структура и минерализация должны проверяться в контексте домена, а не усредняться по всему участку.
Связать структурные данные с моделью и планом работ
Результат ориентированного кернения — не таблица углов, а проверяемая интерпретация. В модели полезно показывать, какие поверхности подтверждены несколькими наблюдениями, где есть только косвенная гипотеза и где керн не дал надёжной ориентировки. Это помогает назначать дополнительные скважины, канавы или подземные наблюдения осмысленно.

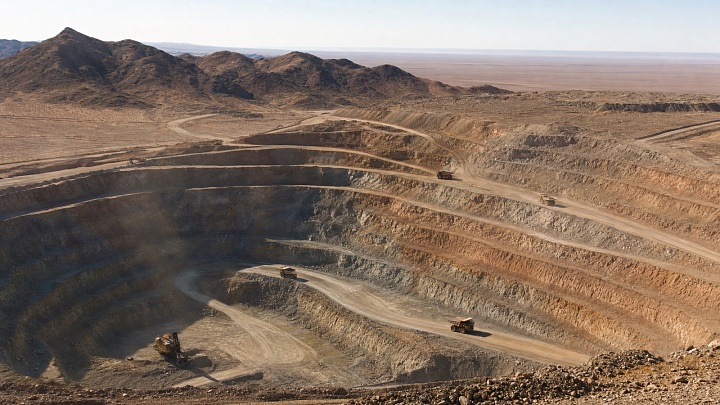

При работе на объекте золота структурная модель может стать одним из факторов выбора интервалов для технологических проб и геометаллургических доменов. Для примера, в карточке Даугызтауского месторождения важны не сами по себе отдельные замеры, а прослеживаемая связь строения, типов руд и данных, на которых основан вывод.
Типичные ошибки
- Продолжать использовать ориентировку после очевидной потери или разворота керна.
- Смешивать наблюдения с разной уверенностью без отдельного признака качества.
- Менять коды и систему отсчёта по ходу программы без версии руководства.
- Хранить только итоговые углы и терять полевые измерения.
- Считать ориентированный керн заменой картирования и контроля траектории.
Вопросы и ответы
Можно ли восстановить ориентировку после резки керна?
Только если исходная линия, фото, глубины и порядок операций сохранены достаточно надёжно. Восстановленная запись должна иметь отдельный статус, а не маскироваться под полевой замер.
Нужна ли ориентировка в каждой скважине?
Нет. Решение зависит от геологической задачи, типа рудного тела, качества керна и бюджета. Гораздо важнее получить сопоставимый набор данных в ключевых зонах.
Что делать с трещиноватым керном?
Фиксировать степень сохранности и применять критерии пригодности, утверждённые для проекта. Если линия и поверхность неоднозначны, измерение не следует использовать как точное.
Вывод. Ориентированный керн приносит пользу, когда его рассматривают как непрерывную цепочку: бурение, маркировка, описание, контроль, преобразование и интерпретация. Надёжность создаёт не прибор сам по себе, а воспроизводимый порядок работы с данными.
