Керн — это не «архив породы на полке», а первичный источник для геологической модели, подсчёта запасов, инженерных решений и дальнейшего опробования. Ошибка в глубине, потерянный интервал, неясная граница литологий или разрозненные фотографии способны испортить цепочку решений гораздо раньше, чем начнётся моделирование. Поэтому документацию керна полезно рассматривать как управляемый производственный процесс: у него есть входные данные, контрольные точки, ответственные и понятный результат.
Ниже — практическая схема, которая помогает превратить буровой материал в проверяемый набор данных. Она подходит для поисковых и разведочных работ по твёрдым полезным ископаемым; конкретные правила отбора проб и параметры сети определяет проект работ и геологическая задача.
С чего начинается надёжная запись
До первого описания необходимо связать между собой три вещи: идентификатор скважины, глубинный интервал и физическое место керна в ящике. На бирке, в журнале и в цифровой базе должны использоваться одинаковые правила записи. Если в одном документе указан интервал 120,0–123,0 м, а в другом — 120–123, то для человека разница почти незаметна, но при загрузке данных и поиске расхождений она становится источником ошибок.
Полезно заранее утвердить короткий справочник кодов: литологии, степени выветрелости, типов минерализации, структур, характера контактов, качества керна и причин потерь. Справочник не должен заменять наблюдение. Его задача — сделать записи сопоставимыми между сменами и специалистами. Отдельно стоит договориться о единицах измерения, точности глубины и правилах для интервалов с дроблёным, перемешанным или отсутствующим материалом.

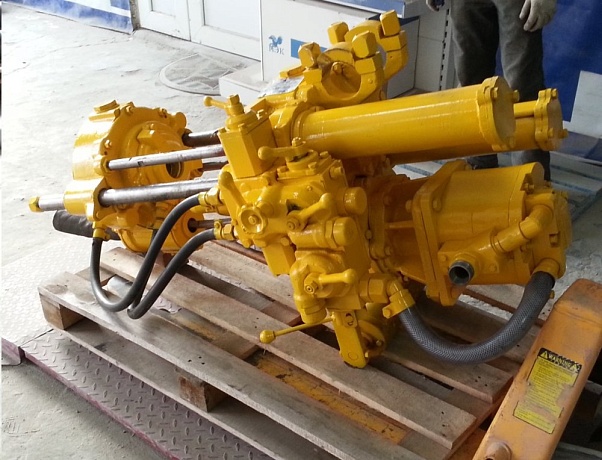

Для получения самого материала важны исправность и применимость буровой техники к задаче. В каталоге РОСМИНЕРАЛ представлены, например, станок НКР100МВА и НКР100МПА. Карточка оборудования не заменяет программу бурения, но даёт исходную точку для сопоставления условий работ, требуемого диаметра и организационной схемы отбора материала.
Приёмка: глубина, ориентировка, сохранность
Первый контроль выполняют ещё до подробного описания. Проверяют последовательность ящиков, соответствие меток скважине, начало и конец интервала, наличие обломков и характер потерь. Приемку лучше фиксировать сразу, а не по памяти в конце дня. Если часть интервала отсутствует, это не повод «выравнивать» картину предположением: отсутствие керна само по себе является данными, которые нужно описать с указанием возможной причины.
Ориентированный керн требует отдельной дисциплины. Линия ориентации, положение куска и операции, которые выполнялись до укладки, должны сохраняться в журнале. После распила восстановить утраченную информацию уже нельзя. Для структурных измерений особенно важно отличать естественную поверхность от поверхности разрушения при бурении и не переносить ориентировку с одного фрагмента на другой без уверенного сопоставления.
На этом же этапе рассчитывают показатели выхода керна и, если это предусмотрено методикой, показатели качества массива. Их не стоит превращать в формальную графу. Резкое изменение выхода может объясняться трещиноватостью, зоной дробления, режимом бурения или технологической проблемой; интерпретировать его следует вместе с описанием и буровым журналом.
Как описывать керн так, чтобы запись работала
Хорошее описание идёт от наблюдаемого к интерпретируемому. Сначала фиксируют цвет, размер зерна, текстуру, минералогические признаки, трещины, прожилки, окисление и видимые контакты. Затем, если данных достаточно, добавляют интерпретацию литологии, изменения или минерализации. Такая последовательность помогает не выдавать гипотезу за факт и облегчает последующую проверку другим геологом.
Интервалы выбирают по реальным изменениям, а не только по удобной длине ящика. Граница литологии, дайка, зона брекчирования, прожилковая минерализация или смена степени выветрелости заслуживают отдельной точки привязки. Если граница неясная, это тоже фиксируют: например, указывают постепенный переход и диапазон, в котором он наблюдается. В цифровой базе полезно хранить не только итоговый код, но и краткий комментарий о признаках, по которым он назначен.
Описание должно отвечать на четыре вопроса: что наблюдалось, где именно, насколько уверенно это определено и какие действия следуют дальше. Последний вопрос связывает кернохранилище с опробованием, лабораторией и моделью. Например, заметная зона сульфидизации может потребовать уточнения границ будущей пробы; необычная структура — повторной фотосъёмки или ориентированного измерения.
Фотосъёмка — часть базы данных, а не иллюстрация отчёта
Фотографии позволяют вернуться к материалу, когда керн уже распилен, отправлен в лабораторию или находится далеко от офиса. Чтобы снимок был полезен, в кадре должны быть идентификатор скважины, глубинный интервал, масштаб и цветовая шкала; при этом сама порода не должна быть закрыта табличками. Камеру размещают перпендикулярно ящику, добиваются равномерного света и исключают блики от влажной поверхности.
Минимальный набор обычно включает общий вид каждого ящика после укладки и детальные снимки значимых интервалов. Файл именуют по заранее принятой схеме, а не по дате на телефоне. Тогда фотографию можно однозначно связать с журналом и цифровой моделью. Если команда применяет автоматическую загрузку, полезно сохранять исходник и рабочую копию: сжатый снимок удобен в базе, но не должен быть единственным доказательством наблюдения.
Опробование: сохранить представительность и прослеживаемость
Границы проб задают по геологическим интервалам и требованиям проекта, а не подгоняют под желаемое число метров. До распила проверяют номера пакетов, последовательность проб и дубликатов, направление распила и порядок хранения половины керна. Контрольная половина или архивный материал должны быть доступны для повторного осмотра и независимой проверки.
Прослеживаемость важна на каждом переходе: от ящика к распиловке, от распиловки к упаковке, от упаковки к лабораторной партии и обратно к результату. В журнале цепочки хранения указывают дату, исполнителя и состояние материала. Это не бюрократия: при неожиданном аналитическом результате именно такая запись помогает отличить геологическую аномалию от ошибки обращения с пробой.
Лабораторный контроль качества строится на заранее согласованной программе QA/QC: стандартах, бланках, дубликатах и правилах реакции на отклонение. Выбор конкретной схемы зависит от минерализации, метода анализа и проекта. Дополнительный контекст о методах анализа можно найти в материале о гамма-активационном анализе в разведке; методы не являются взаимозаменяемыми, но связаны общим требованием к качеству исходной пробы.
Цифровая база и контроль качества данных
Таблица в файле может быть рабочим инструментом на старте, но устойчивый процесс требует единой базы с ограничениями ввода. Поля для глубины должны проверять порядок интервалов, справочники — запрещать произвольные варианты кодов, а правки — оставлять след: кто, когда и почему изменил запись. Особенно полезны автоматические проверки на перекрытие интервалов, пропуски, невозможные значения выхода керна и несоответствие номера пробы скважине.
Регулярный аудит лучше проводить небольшими порциями. Геолог, не участвовавший в описании, выборочно сравнивает базу, фотографии и ящики. Лаборант или специалист по данным проверяет цепочку проб. Руководитель смотрит не только на число заполненных строк, но и на повторяющиеся причины замечаний. Если ошибки повторяются, исправлять нужно шаблон, инструкцию или обучение, а не только отдельную запись.
Смысл такой системы особенно заметен, когда результаты бурения переходят в оценку ресурсов и запасов. Государственный учёт опирается на данные геологоразведочных и добычных работ; актуальные материалы и сообщения о развитии геологического изучения публикуют в отраслевой новостной ленте и в сообщении о финансировании ГРР. Для конкретного участка исходные требования всегда сверяют с лицензией, проектной документацией и действующими нормативами.
Чек-лист перед передачей данных в модель
- Скважины, ящики, интервалы, фотографии и пробы имеют однозначные идентификаторы.
- Глубины непрерывны там, где материал фактически получен, а потери и неопределённости отражены отдельно.
- Описание содержит наблюдаемые признаки и не смешивает их с неподтверждённой интерпретацией.
- Для значимых интервалов доступны читаемые фотографии с масштабом и привязкой.
- Цепочка передачи проб и результаты QA/QC проверены до загрузки в общую базу.
- Правки в цифровой базе имеют автора, дату и обоснование.

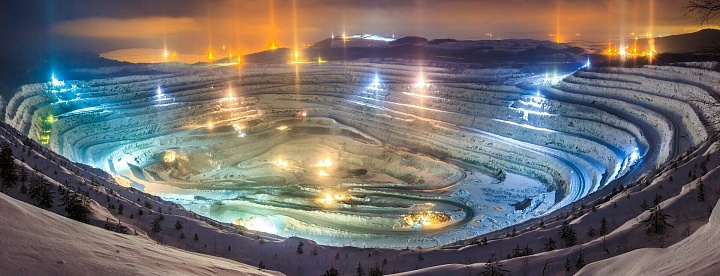

На примере Качканарского месторождения в каталоге проектов видно, как геологический объект становится точкой сборки для множества производственных решений. Поэтому у качественной документации керна нет «второстепенной» стадии: аккуратная приемка, понятное описание и проверяемая цифровая запись одинаково влияют на ценность всей последующей работы.
Вопросы и ответы
Можно ли описывать керн только по фотографиям?
Нет. Фотография полезна для повторного просмотра и коммуникации, но не передаёт все тактильные и объёмные признаки. Первичное описание выполняют по самому материалу, а снимок служит его проверяемым дополнением.
Кто должен исправлять спорную запись?
Исправление делает назначенный ответственный после сверки с первичными данными. В базе нужно сохранить историю изменения и причину, а не просто заменить значение.
Нужно ли фотографировать каждый ящик?
Это разумный базовый уровень для системной работы: общий кадр обеспечивает прослеживаемость. Детальные снимки добавляют там, где важны структуры, контакты, минерализация или состояние керна.
Вывод. Документация керна становится надёжной не благодаря длинному описанию, а благодаря связанной системе: единая идентификация, наблюдаемые признаки, фотофиксация, прослеживаемость проб и регулярный аудит. Тогда данные остаются понятными и полезными и для геолога на площадке, и для команды, которая будет работать с ними через месяцы или годы.
