Траектория разведочной скважины — не второстепенное приложение к описанию керна. От неё зависит, где в пространстве окажутся интервалы опробования, контакты, структурные наблюдения и границы доменов. Если сведения об азимуте и зенитном угле получают без понятной процедуры контроля, модель может выглядеть аккуратно, но опираться на точки, положение которых неизвестно с требуемой уверенностью.
Инклинометрия не заменяет геологическую интерпретацию и не устанавливает допустимую точность для конкретного объекта. Интервалы съёмки, используемый прибор, система координат и правила повторного измерения задаются программой работ. Ниже — логика, которая помогает сделать путь данных проверяемым: от подготовки прибора до передачи траектории в базу и модель.
Начать с назначения данных, а не с запуска прибора
До бурения полезно зафиксировать, какие решения будут зависеть от траектории. Для одной скважины критична привязка рудного интервала к каркасу, для другой — сопоставление с соседним веером или пересечение разлома. Такое различение помогает определить точки съёмки и заранее понять, какие пропуски действительно меняют интерпретацию, а какие относятся к рабочему ограничению.

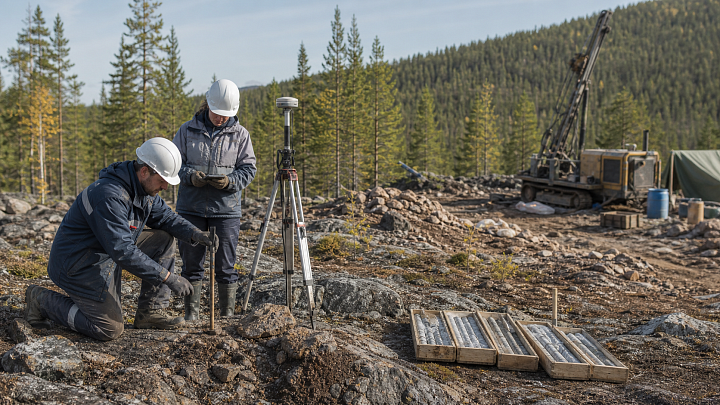

Траектория должна быть связана с идентификатором скважины, фактической устьевой отметкой, системой координат, датой и версией исходных данных. В материале о пространственных данных буровых скважин разобрана та же последовательность: координаты, высоты и измерения нельзя проверять независимо друг от друга, если далее они формируют единый трёхмерный контур.
Проверить исходные условия съёмки
Перед измерением подтверждают, что известны тип и состояние прибора, способ ориентации, глубина по буровому журналу и условия, которые могут влиять на показания. Речь не о формальном перечне полей: следующему специалисту должно быть ясно, чем измеряли, в каком интервале и почему полученный результат можно сравнивать с предыдущим. Если прибор проходил обслуживание, менялась методика или есть ограничение по режиму работы, это сохраняют рядом с записью, а не только в памяти смены.
Глубина съёмки требует такой же дисциплины, как и геологическая запись. Журнал разведочного бурения полезен как первичный источник: в нём должны оставаться фактические интервалы, события и корректировки, с которыми затем сопоставляют инклинометрию. Нельзя незаметно заменить измеренную глубину расчётной, если это меняет положение точки на траектории.
Смотреть на траекторию как на последовательность, а не набор чисел
Одна строка с азимутом и наклоном редко говорит о качестве данных. Проверка начинается с соседних точек: нет ли необъяснимого скачка направления, несогласованного изменения угла, повторяющегося значения на большой длине или разрыва там, где траектория особенно важна. Такой сигнал не означает, что запись ошибочна, но требует вернуть её к контексту бурения, прибора и условий измерения.
Полезно отделять вычисленный результат от первичного наблюдения. В базе должны сохраняться исходные значения, а производные координаты, методы расчёта и версия обработки — иметь понятное происхождение. Тогда при уточнении алгоритма или повторной съёмке команда не переписывает историю, а сравнивает две воспроизводимые версии.
Сопоставлять с керном и геологическими наблюдениями без подгонки
Инклинометрия помогает расположить геологическое наблюдение в пространстве, но не должна подстраиваться под ожидаемую модель. Если положение контакта кажется неожиданным, сначала проверяют качество траектории, глубинную привязку и запись наблюдения, а затем формируют гипотезу. Статья о ориентированном керне показывает, почему направление измерения и качество исходной привязки важнее красивой, но непроверяемой структурной картинки.

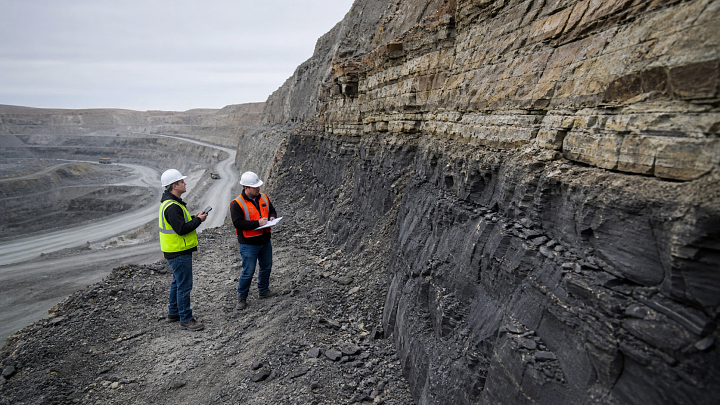

Особенно осторожно работают там, где по скважине устанавливают контакты или границы минерализации. В свежем материале о геологических контактах в карьере важен тот же принцип: наблюдение должно иметь место, условия и степень уверенности. Траектория даёт этому наблюдению координатную опору, но не отменяет необходимость описать сам факт.
Отдельно вести исключения и повторные измерения
Пропущенная точка, отказ прибора, повторная съёмка или участок с ограниченной достоверностью не являются поводом скрывать запись. Для каждого такого случая фиксируют, какой интервал затронут, почему данные ограничены, какие действия предприняты и может ли информация использоваться в текущей версии модели. Метка «проверить позже» без владельца и основания быстро превращается в потерянную неопределённость.
Если выполняют повторное измерение, полезно не заменять прежнее значение молча. Сравнение результатов и объяснение выбранной версии дают геологу и моделировщику возможность оценить влияние на интерпретацию. Именно прослеживаемая история измерений делает контроль качества частью работы, а не разовой процедурой перед загрузкой файла.
Передавать в модель только понятный набор
Перед экспортом проверяют идентификаторы, единицы, систему координат, глубины, последовательность точек и статусы ограничений. Важно, чтобы файл для моделирования можно было однозначно связать с первичным источником и версией обработки. Внедрение автоматизированного контроля в недропользовании, о котором сообщало Минприроды, не меняет полевую методику конкретного предприятия, но подчёркивает ценность воспроизводимых данных и ясного статуса каждого измерения.
Проверять пакет данных до передачи, а не после замечания к модели
Удобно проводить короткую независимую проверку перед загрузкой: специалист, не выполнявший обработку, сопоставляет перечень скважин, число точек, диапазоны глубин и статусы ограничений с исходным журналом. Это не поиск виноватого, а защита от типичных ошибок передачи — перепутанного идентификатора, неверной единицы, старой версии файла или исключённой точки, которая случайно вернулась в экспорт. Результат такой проверки также сохраняют: модель получает не только таблицу, но и понятный статус её готовности.
Минимальный чек-лист перед загрузкой
- Сверить скважину, устье, дату, глубины и систему координат с первичной записью.
- Проверить последовательность точек и выделить необъяснимые скачки или пробелы.
- Сохранить тип прибора, условия съёмки и версию обработки.
- Отразить повторные измерения и ограничения, не стирая историю.
- Передать в модель набор, у которого понятны источник, статус и ответственный за проверку.
Вопросы и ответы
Можно ли использовать траекторию, если в ней есть пропуск?
Это зависит от назначения интервала и утверждённой программы работ. Пропуск нужно явно отметить, оценить его влияние и не выдавать участок за полностью подтверждённый.
Нужно ли удалять первое измерение после повторной съёмки?
Нет. Сохраняют оба результата и основание, по которому для обработки выбрана конкретная версия. Так решение остаётся проверяемым.
Доказывает ли согласие траектории с ожиданиями её качество?
Нет. Ожидаемая геология не заменяет проверку глубины, прибора, исходных значений и последовательности точек.
Вывод. Надёжная инклинометрия — это не файл с координатами, а связанная цепочка исходных измерений, проверок и ограничений. Когда эта цепочка сохранена, геологическая модель получает не просто траекторию, а понятную основу для интерпретации.
