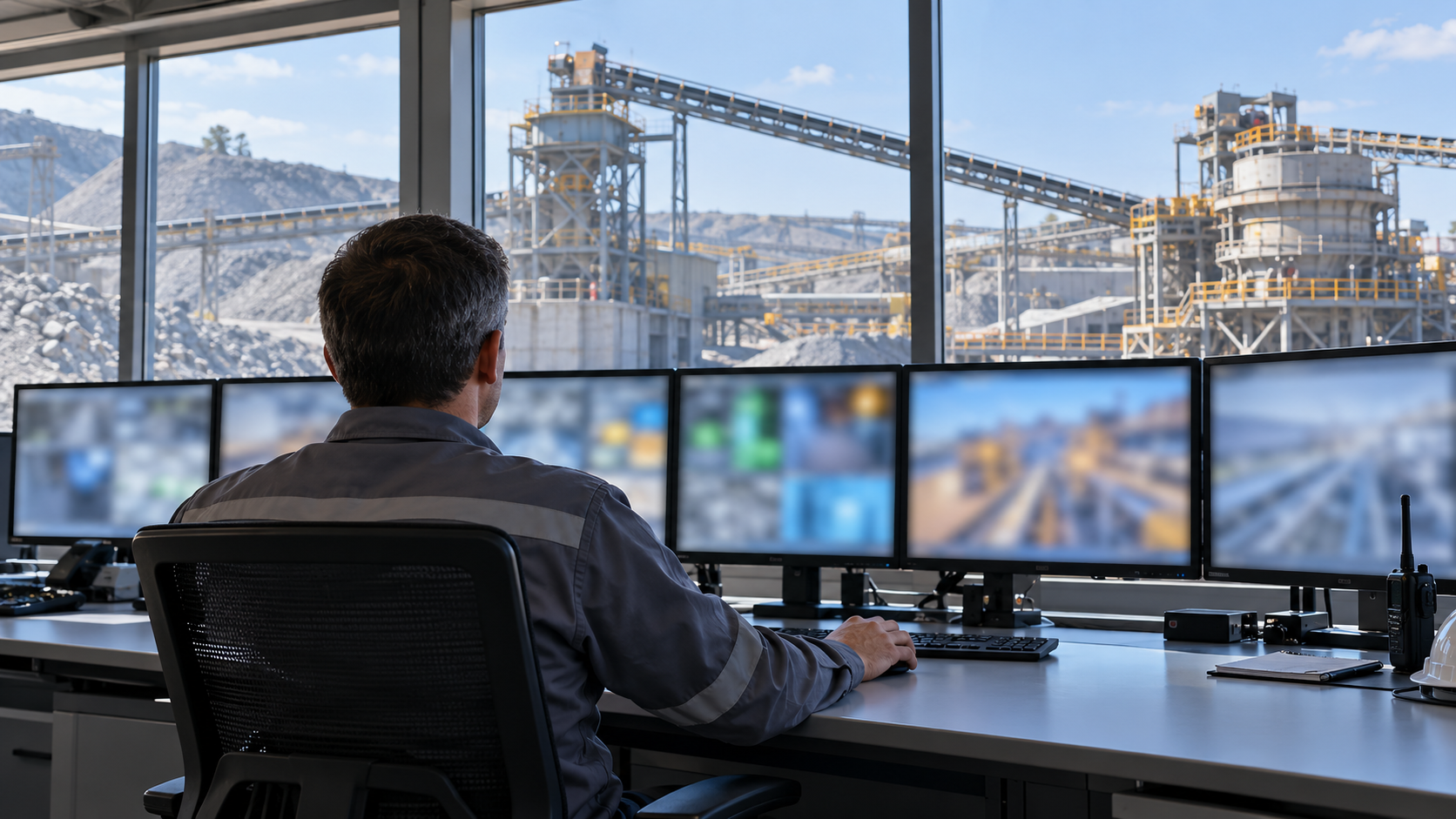

Журнал сигнализаций легко превратить в длинный список времени и тегов, по которому нельзя понять, что происходило на процессе. Его задача другая: сохранить последовательность «условие — сигнал — реакция — результат» так, чтобы технолог, оператор и инженер могли разбирать отклонение на одном наборе фактов. Это не повод менять уставки по первому неудобному сообщению. Любая корректировка должна проходить утверждённый контур управления изменениями, особенно если сигнал связан с защитой или безопасным состоянием.
Определить вопрос, на который должен ответить журнал
До выгрузки событий формулируют конкретную цель: выяснить источник повторяющегося сигнала, проверить реакцию на единичное отклонение, сопоставить события с ремонтом или оценить, не потерял ли оператор важный признак в потоке сообщений. Формулировка «разобрать все тревоги» обычно даёт слишком много данных и слишком мало решения. Полезнее взять ограниченный период, участок и набор связанных параметров, оставив возможность расширить выборку после первого чтения.
Нужно сразу зафиксировать часовую зону, источник времени, границы окна, ревизию программы и состояние оборудования. Без этого совпадение двух отметок времени может оказаться случайным. Для непрерывного процесса важны также смена, режим пуска или останова, ручное управление, обходы блокировок, если они допустимы и зарегистрированы по локальным правилам. Журнал не должен побуждать к раскрытию технологических деталей вне прав доступа.
Собрать контекст, а не только текст сообщения
Для каждого выбранного срабатывания сохраняют идентификатор сигнала, время появления и возврата, приоритет, состояние подтверждения, связанный объект и доступные параметры процесса вокруг события. Не стоит превращать инженерный разбор в поиск виноватого по одному клику подтверждения. Оператор мог увидеть сообщение одновременно с остановом, переходом режима или внешним ограничением, поэтому фактическая реакция читается в контексте сменной записи и технологического состояния.
На одном сигнале полезно отметить, что известно достоверно, а что пока является гипотезой. Например, повторяемость после пуска насоса — наблюдение; вывод о неисправности датчика требует проверки. Эта граница защищает от опасной привычки отключать «надоедливый» сигнал, не установив его причину. Международный стандарт IEC 62682 рассматривает управление сигнализациями как процесс, поддерживающий реакцию оператора на ненормальные условия; конкретные правила объекта и требования безопасности при этом имеют приоритет.
Разделить сигнал, событие и действие
Сигнал сообщает о состоянии, событие фиксирует изменение в системе, а действие описывает ответ человека или автоматики. Эти сущности могут иметь разные отметки времени и разные источники. Когда их смешивают в одну строку, кажется, что подтверждение уже устранило причину. Поэтому в рабочей карточке лучше держать отдельные поля: что произошло, где это увидели, кто и в каком контексте отреагировал, какой результат подтверждён, какая проверка ещё нужна.
Экран оператора остаётся частью этого контура. Статья о проверке сценария HMI показывает, почему отображение и действие проверяют как единый пользовательский путь. Если событие трудно понять на экране, нельзя компенсировать проблему инструкцией «внимательнее читать журнал»: сначала фиксируют наблюдение и передают его в штатный разбор.
Выделить повторяемость без ложной причинности
Повторяющиеся сигналы удобно группировать по объекту, режиму, длительности и сопутствующим условиям. Но одинаковый текст не означает одинаковую причину. Один и тот же верхний уровень может сопровождать разные режимы питания, состояние арматуры, работу соседнего контура или ошибку измерения. Поэтому для группы событий формируют проверяемый вопрос: какие условия повторяются вместе с ней и каких данных пока не хватает.
Полезно сравнить частоту с базовым периодом, не меняя фильтры между выборками. Если выгрузка обрезана, это честно указывают в отчёте. Не следует объявлять «лавину сигналов» по одному тревожному часу или считать отсутствие записей доказательством отсутствия проблемы: журнал мог быть недоступен, источник времени — нарушен, а операторская запись — оформлена отдельно.
Не менять уставку по итогам первого разбора

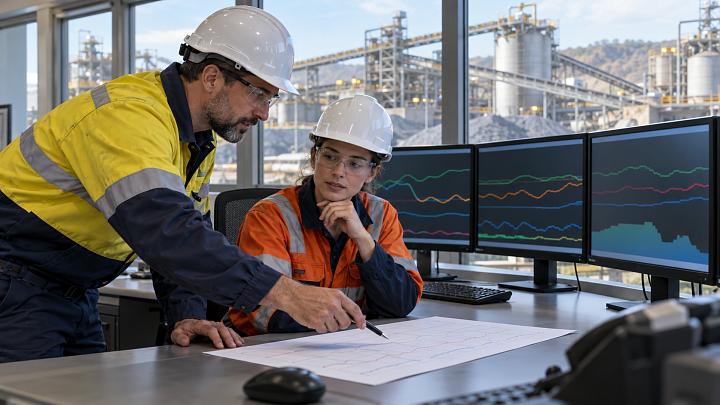

Уставка, задержка, приоритет или логика сигнализации относятся к управляемому изменению. До него должны быть понятны назначение сигнала, владелец решения, связанные защиты, результаты проверки и план возврата, если новый вариант не подтвердит ожидаемый эффект. Статья о подготовке изменения коэффициентов ПИД-регулятора описывает общую дисциплину: сначала собирают основания и критерии, затем выполняют согласованное действие, а не экспериментируют на действующем процессе.
Особенно опасно подменять анализ «приглушением» сигнала. Если он связан с защитным контуром, его состояние и изменение регулируются проектной документацией, анализом рисков и полномочиями объекта. В статье не задаются уставки и временные задержки: они зависят от технологии, оборудования и действующих документов конкретного предприятия.
Сохранить связность с сетью и резервированием

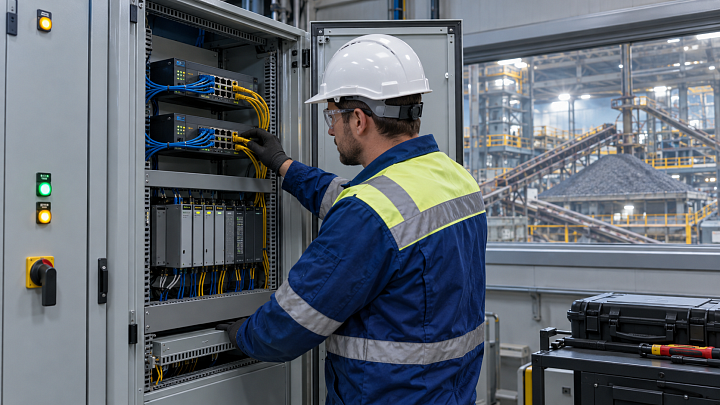

При разборе проверяют, не связан ли всплеск сообщений с качеством связи, переключением канала, синхронизацией времени или изменением конфигурации. Это не означает, что причина обязательно в сети; это означает, что её состояние должно быть частью контекста. Материал о проверке резервного канала АСУ ТП полезен как напоминание: переключение проверяется сценарно и с контролем процесса, а не по одному факту доступности интерфейса.

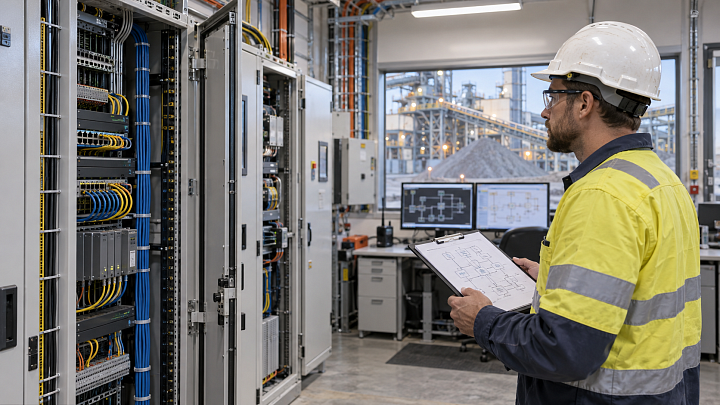

Доступ к журналам и их выгрузкам ограничивают ролями, а изменения конфигурации оставляют аудируемыми. Карта связей, описанная в статье о сегментации сети АСУ ТП, помогает не потерять зависимость между источником события и маршрутом данных. Однако сама карта не доказывает причину конкретного срабатывания — её сопоставляют с проверенными записями периода.
Передать решение в смену и сохранить след
Итог разбора должен быть коротким и операционным: какой период проверен, какие факты подтверждены, какие сигналы требуют дальнейшего действия, кто владеет задачей и когда результат будет пересмотрен. Если причина не установлена, это нормальный результат при честно указанном плане следующей проверки. Нельзя закрывать вопрос формулировкой «ложное срабатывание» без основания и записи о том, кто это определил.
Для системной работы может быть полезна комплексная автоматизация, но конкретный выбор решения, изменение экранов и уставок требуют обследования и согласования на объекте. В любой ситуации приоритет имеют действующие инструкции, проектные решения и полномочия персонала.
Частые ошибки
- Анализировать только текст сигнала, не сохранив режим и соседние параметры.
- Приравнивать подтверждение оператором к устранению причины.
- Смешивать в отчёте системное событие, сигнал и фактическое действие.
- Менять приоритет или уставку без управляемого изменения и проверки последствий.
- Удалять историю, которая нужна для сопоставления с ревизией программы или ремонтом.
FAQ
Нужно ли разбирать каждый сигнал отдельно?
Не всегда. Сначала группируют похожие события, но сохраняют возможность вернуться к отдельному случаю, если его контекст отличается.
Можно ли считать частый сигнал неважным?
Нет. Частота не определяет назначение и приоритет. Нужен разбор по действующей документации, технологическому контексту и установленным полномочиям.
Достаточно ли выгрузки из историка?
Обычно нет: для решения нужны также режим, сменная информация, сведения о работах и понятный статус дальнейшего действия.
Вывод. Качественный журнал сигнализаций не превращает диспетчерскую в архив сообщений. Он связывает сигнал с условиями, реакцией, подтверждённым результатом и контролируемым следующим шагом — без опасного упрощения логики процесса.
