Конвейер редко выходит из строя внезапно в полном смысле слова. До остановки обычно появляются наблюдаемые признаки: лента уходит в сторону, ролик шумит или нагревается, меняется рисунок повреждения кромки, увеличивается вибрация, на перегрузочном пункте возникает просыпь. Проблема в том, что разные способы контроля видят разные признаки и дают разное время на реакцию. Поэтому вопрос не в том, какой датчик современнее, а в том, какой риск он должен помочь обнаружить и какое действие последует за сигналом.
Ниже — обзор подходов к мониторингу лент и роликоопор в горнодобывающем и перерабатывающем контуре. Он не заменяет требования промышленной безопасности, заводскую документацию и регламент обслуживания. Его задача — помочь составить понятную карту: что проверяется обходом, где оправдано измерение, когда полезна камера и почему система контроля должна быть связана с ответственным человеком, а не только с уведомлением на экране.
Сначала описать риск и решение
Один и тот же метод может быть бесполезен или очень эффективен в зависимости от задачи. Например, контроль схода ленты нужен для раннего обнаружения ухода с заданной траектории и предотвращения повреждения кромок или конструкций. Тепловизионный контроль полезен для поиска аномального нагрева узлов, но не сообщает сам по себе, почему температура изменилась. Вибрация помогает заметить изменение состояния вращающихся элементов, однако требует корректной точки измерения и сопоставимой истории. Камера может увидеть просыпь или состояние поверхности, но не заменяет осмотр скрытого подшипника.
До выбора оборудования составляют перечень критичных сценариев: повреждение ленты, заклинивание или разрушение ролика, сход, перегрузка, застревание материала, просыпь, неисправность очистителя, недоступность участка для обхода. Для каждого сценария определяют ранний наблюдаемый признак, способ подтверждения, допустимое время реакции и безопасное действие. Если после тревоги никто не понимает, кто останавливает линию, кто осматривает участок и как фиксируется результат, даже точный сигнал не превращается в управление риском.
Регулярный обход: базовый метод, который нельзя отменять
Осмотр компетентным специалистом остаётся основой программы. Во время обхода можно увидеть следы трения, состояние ограждений, загрязнение, просыпь, повреждение стыков, поведение ленты на роликах, посторонний шум и изменения, которые не были предусмотрены при установке датчика. Обход особенно важен после ремонта, изменения материала, перестройки перегрузочного пункта или события, которое могло повлиять на трассу конвейера.
Слабое место обхода — воспроизводимость. Формулировка «осмотреть конвейер» не позволяет сравнить смены. Гораздо полезнее короткий маршрут с контрольными точками: привод, натяжная станция, загрузка, очистка, участки с повышенной просыпью, переходы и критичные роликоопоры. В журнале фиксируют не только «норма/не норма», но и место, тип признака, фотографию при допустимости, принятое действие и дату повторной проверки. Такой журнал становится источником для настройки автоматического контроля, а не его конкурентом.
Контроль схода и положения ленты
Концевые выключатели, датчики положения и механические устройства контроля хода отвечают на довольно узкий вопрос: отклонилась ли лента настолько, что требуется реакция. Их сила — простая логика и быстрый сигнал на конкретном участке. Ограничение — они не объясняют первопричину. Сход может быть связан с загрузкой не по центру, загрязнением роликоопор, износом направляющих, состоянием стыка, изменением натяжения или геометрией трассы.
Поэтому событие схода стоит связывать с данными обхода и работой участка. Если датчик часто срабатывает и его просто отводят от ленты, система не стала надёжнее — она потеряла чувствительность. Если срабатывание автоматически останавливает конвейер, процедура должна предусматривать безопасный осмотр и подтверждение причины до повторного пуска. Нельзя превращать устройство защиты в источник ложных разрешений.
Температура и тепловизионный контроль
Точечные температурные датчики и тепловизионные обходы помогают увидеть аномалию нагрева роликов, подшипников, приводов и электрических соединений. Их преимущество — возможность заметить изменение до видимого разрушения. Но температура всегда требует контекста: нагрузка, температура окружающей среды, режим работы, расположение датчика и чистота оптики влияют на показание. Одно абсолютное значение без сопоставимой истории часто даёт больше тревоги, чем информации.
Практичный подход — собирать динамику для одинаковых режимов и сопоставлять температуру с вибрацией, шумом, состоянием смазки и визуальным осмотром. Если узел нагрелся, действие определяется не только числом на экране, а критичностью участка, скоростью изменения, подтверждением независимым признаком и требованиями локального регламента. Тепловизор не должен использоваться в зоне, где человеку небезопасно находиться; дистанционный метод не отменяет границ доступа и блокировок.
Вибрация и акустические признаки
Вибродиагностика может быть полезна для приводов, редукторов, барабанов и других вращающихся узлов, когда есть стабильные точки установки, история измерений и специалист, способный интерпретировать сигнал. Она работает хуже как универсальный ответ на все проблемы протяжённого конвейера: у множества рядовых роликов условия монтажа, доступ и передача колебаний различаются. Поэтому перед масштабированием нужно проверить, какой именно дефект метод видит на конкретной конструкции и как будет подтверждаться тревога.
Акустические решения сталкиваются с похожей задачей. Шум может указывать на повреждённый подшипник или трение, но фон от перегрузки, дробилки, ветра и соседнего оборудования способен маскировать признак. На пилоте важно сохранять исходные записи, отмечать подтверждённые события и честно считать ложные срабатывания. Алгоритм, который не выдерживает реального производственного шума, не стоит переносить на весь цех только потому, что он хорошо выглядел в демонстрации.
Камеры и машинное зрение
Камера полезна там, где признак видим: просыпь, крупный посторонний предмет, повреждение поверхности, нарушение траектории, заполнение желоба, состояние зоны пересыпа. Машинное зрение может ускорить просмотр потока и выделить кадры для оператора, но не избавляет от задачи определить качество изображения, освещение, загрязнение объектива, ракурс и критерий подтверждения.
Для такой системы заранее описывают класс события и минимальное действие. Например, кадр с подозрением на повреждение не должен немедленно становиться диагнозом. Он создаёт заявку на проверку по безопасной процедуре. Модель также необходимо проверять на сезонных изменениях освещения, запылении и реальных типах материала. Иначе система будет уверенно распознавать удобную картинку и пропускать рабочие случаи.
Как выбрать набор методов
Выбор начинается с критичности узла и последствий его отказа. Для короткого вспомогательного конвейера с хорошим доступом может быть достаточно регулярного обхода, контроля схода и понятного аварийного алгоритма. Для протяжённой или труднодоступной линии, где остановка влияет на весь поток, оправдано сочетание нескольких независимых признаков: положение ленты, температура критичных узлов, видеоконтроль зон загрузки и плановая диагностика приводов. Комбинация нужна не ради количества датчиков, а чтобы один видимый симптом можно было проверить другим источником.

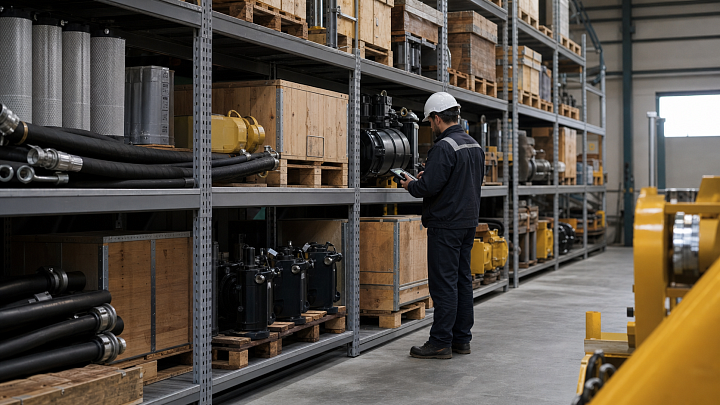

Тема критичных узлов раскрыта в статье о формировании страхового запаса. Для конвейера эта логика особенно важна: запасная часть становится критичной не из-за цены, а из-за времени восстановления, доступности аналога и последствий остановки линии. Мониторинг помогает не только предупредить аварию, но и подготовить понятный приоритет для ремонта и снабжения.
Данные, которые действительно стоит сохранять
Полезный журнал мониторинга содержит идентификатор участка, тип события, время, источник сигнала, фактический режим, подтверждённую причину, принятое действие и результат повторной проверки. Если событие исправлялось вручную, нужно видеть, кто и почему это сделал. Такие данные позволяют сравнивать не только количество тревог, но и их качество: какая доля была подтверждена, сколько времени заняла реакция, какие причины повторяются и где профилактика действительно сократила простои.

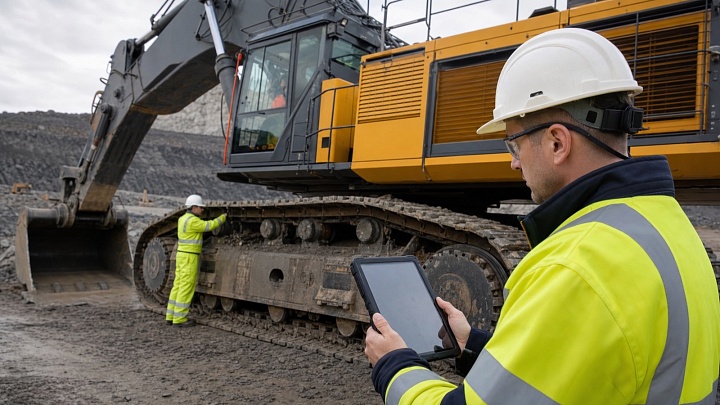

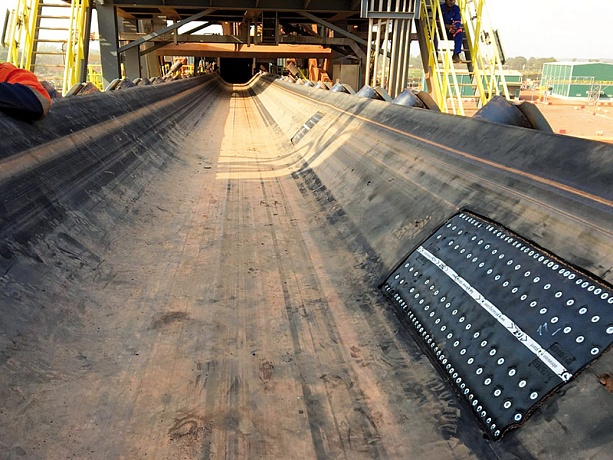

Это перекликается с цифровым паспортом техники: сведения ценны, когда их можно связать с конкретным узлом, обслуживанием и решением. Старый материал о соединениях для конвейеров полезен как напоминание, что состояние ленты и её стыков требует предметного инженерного подхода; мониторинг не заменяет требования к материалам и ремонту.
Новости о цифровизации ТОиР на Михайловском ГОКе показывают отраслевой интерес к данным обслуживания. Однако переносить практику можно только после проверки собственных процессов и качества исходных записей. То же относится к сообщению о приобретении оборудования для горячей вулканизации на Лебединском ГОКе: наличие технологии ремонта не определяет автоматически, какой метод мониторинга нужен конкретной линии.
Частые вопросы
Может ли камера заменить обход?
Нет. Камера видит только попавшую в кадр поверхность и зависит от оптики, света и чистоты. Она дополняет осмотр и может сделать его более адресным.
Нужно ли ставить датчик на каждый ролик?
Не обязательно. Решение зависит от критичности участка, доступа, последствий отказа и того, сможет ли организация обработать поток сигналов. Часто эффективнее начать с критичных зон и проверить результат пилота.
Как понять, что система мониторинга работает?
Не по числу уведомлений, а по подтверждённым событиям, времени реакции, качеству расследований и снижению повторяемых причин. Если тревоги не приводят к безопасному и проверяемому действию, систему нужно донастроить.
Лучший мониторинг конвейера — это не коллекция устройств, а связка наблюдения, измерения и реакции. Когда у каждого сигнала есть инженерский смысл, ответственный и история проверки, контроль состояния становится частью надёжности линии, а не ещё одним потоком уведомлений.
