Соединения ковша работают в пыли, ударах и переменной нагрузке, поэтому следы износа появляются постепенно. Опасность создаёт не сам факт люфта, а решение, принятое на глаз: один сотрудник видит «рабочее состояние», другой — уже необходимость ремонта, а в журнале остаётся только короткая отметка. Управляемый осмотр превращает наблюдение в данные, по которым уполномоченный специалист может определить следующий шаг.
Эта статья не задаёт допустимые зазоры, усилия или срок службы. Их устанавливают изготовитель, ремонтная документация и порядок конкретного предприятия. Задача осмотра — зафиксировать реальное состояние, условия работы и динамику признаков так, чтобы не подменять техническое решение субъективной оценкой.
Подготовить безопасное положение машины
Любой осмотр начинается с режима, предусмотренного инструкциями площадки и изготовителя: место без движения техники, устойчиво установленное рабочее оборудование, исключённое непреднамеренное перемещение и понятная связь с машинистом. Нельзя находиться в опасной зоне под поднятым ковшом или просить выполнить движения ради наблюдения, если это не разрешено утверждённой процедурой.
В карточке осмотра полезно указать идентификатор машины, навесное оборудование, наработку или иной принятый счётчик, дату, место и причину проверки. Если поводом стала жалоба машиниста, записывают наблюдаемый симптом: удар, изменение точности работы, неравномерность движения, посторонний звук. Формулировка «ковш люфтит» без привязки к соединению и условиям мало помогает ремонту.
Разделить видимые признаки и измеряемый результат
При внешнем осмотре отмечают состояние пыльников и уплотнений, следы смазки или загрязнения, повреждения стопорных элементов, трещины, следы контакта металла с металлом и отклонение положения деталей. Каждый признак фиксируют по конкретному соединению — например, на стреле, рукояти или ковше — а не для всего рабочего оборудования сразу.
Если локальная методика предусматривает измерение, заранее указывают базу, инструмент, положение оборудования и способ записи. Измеренная величина без этих данных не позволяет повторить проверку. Не стоит превращать удобный шаблон в универсальный норматив: допустимость сравнивают только с документацией именно этой машины и установленного оборудования.
Сохранить сравнимость между осмотрами
Для повторяемой оценки полезны одинаковая последовательность точек, фотографии с понятным ракурсом и одинаковые условия, если они доступны. Снимок должен показывать конкретный палец или втулку, а не просто экскаватор на фоне карьера. Фотография не заменяет измерение, но помогает увидеть развитие признака и проверить, не относится ли запись к другому узлу.
Отдельно отмечают, если сравнение невозможно: оборудование заменено, доступ закрыт, данные прошлого осмотра неполны или методика изменилась. Пропуск нельзя маскировать нулевым результатом. В статье о ходовой части гусеничного экскаватора разобран тот же принцип: своевременность решения зависит от качества наблюдения, а не от количества отметок в чек-листе.
Не списывать признак только на смазку
Смазка и её подача действительно влияют на ресурс соединений, но жирный налёт или, наоборот, сухая поверхность не доказывают причину уже возникшего износа. Проверяют применимость материала, состояние точек обслуживания и факт выполнения предусмотренных операций, не назначая марку смазки «по аналогии» с другой машиной. Для общего понимания дисциплины работы с материалами полезна статья о контроле хранения и выдачи пластичных смазок.
Если есть следы повреждения, не следует добавлять смазку и закрывать замечание без оценки. Она может изменить внешний вид, но не восстановит геометрию пальца, втулки или посадочного места. Когда требуется разборка, объём дефектации, способы восстановления и приёмки определяют отдельно.
Связать замечание с условиями эксплуатации
На износ влияют не только часы наработки. Важны режимы погрузки, материал, удары, состояние ковша, характер смены и предшествующие ремонты. Эти сведения записывают как контекст, а не как готовую причину. Так уменьшается риск заменить одну деталь, когда проблема находится в сопряжении или в способе использования оборудования.

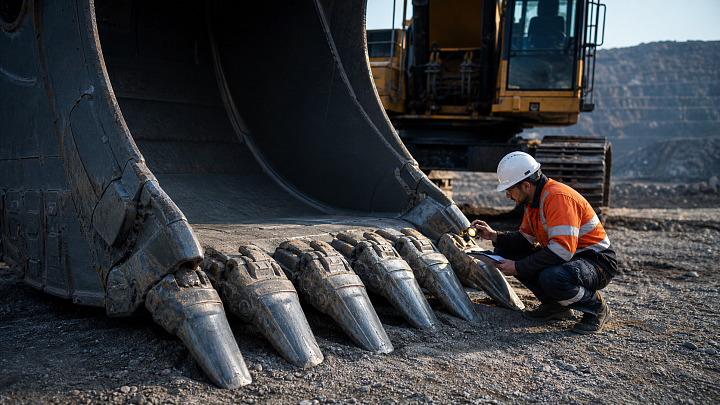

Осмотр зубьев ковша и осмотр пальцев — разные задачи: зубья работают с породой, а пальцевое соединение передаёт усилие между деталями. Однако оба результата должны войти в понятную историю машины. О подготовке замены зубьев можно прочитать в статье о приёмке работ по ковшу; она не заменяет оценку соединений.
Передать в ремонт факты, а не диагноз
Хорошая заявка на ремонт содержит идентификатор узла, фото при необходимости, наблюдаемые признаки, результаты разрешённых измерений, условия проверки, историю изменения и действующие ограничения. Формулировки «проверить» или «восстановить» должны быть дополнены конкретным предметом проверки. Если обнаружены сопутствующие следы на гидроцилиндре или креплениях, их фиксируют отдельно: смешанная запись затрудняет планирование работ.
Дефектация гидроцилиндра строится по иной логике, но полезно заранее разделять факт и решение — этот подход раскрыт в материале о сборе данных до ремонта гидроцилиндра. Официальные новости о сборке экскаваторов на Сухом Логе доступны в новостной публикации; это отраслевой контекст, а не руководство по эксплуатации конкретной машины.
Не превращать обход в разборку
Осмотр предназначен для выявления и документирования признаков, а не для самовольного демонтажа пальца, подтяжки элементов или восстановления наплавкой. Такие действия меняют состояние узла и должны выполняться только по назначенному технологическому процессу. Если для доступа требуется снять защитный элемент или очистить соединение, объём работ и безопасный способ определяют до начала вмешательства.
Особенно важно не путать временное устранение внешнего загрязнения с устранением причины. После разрешённой очистки повторно фиксируют то, что стало доступно, и сохраняют первоначальное наблюдение в записи. Это помогает ремонтной бригаде увидеть как фактическое состояние на момент обхода, так и результат подготовки к проверке.
Минимальный состав записи
- машина, рабочее оборудование и точное соединение;
- безопасный статус подготовки и условия осмотра;
- наблюдаемые признаки с привязкой к месту;
- результаты измерений вместе с методом и базой;
- фото, позволяющие идентифицировать соединение;
- предыдущий сопоставимый результат или причина его отсутствия;
- владелец замечания и следующий согласованный шаг.
Вопросы и ответы
Можно ли оценить износ только по люфту на глаз?
Внешний признак важен для первичной фиксации, но решение требует порядка проверки, заданного для конкретной техники. Осмотр должен отделять наблюдение от вывода о пригодности.
Нужно ли проверять все соединения одновременно?
Объём и периодичность определяет программа обслуживания. Если проверка внеплановая, её границы и причину указывают в записи, чтобы результат не приняли за полный обход.
Кто решает, можно ли продолжать работу?
Решение принимают уполномоченные специалисты по документации изготовителя и правилам предприятия. Задача осмотра — вовремя передать им проверяемые факты.
Вывод. Осмотр пальцев и втулок полезен тогда, когда соединение можно однозначно узнать, результат — повторить, а замечание — передать без догадок. Это даёт ремонту основу для приоритета работ и не подменяет решение о допуске техники к эксплуатации.
