Скважина на плане выглядит линией, но для геологической модели важна её фактическая траектория. Небольшое отклонение по азимуту или зенитному углу меняет положение интервалов в пространстве, а вместе с ним — границы тел, контакты и расстояние до соседних выработок. Поэтому инклинометрия — не приложение к буровому журналу, а самостоятельный набор исходных данных, который нужно проверить до загрузки в базу.
Задача полевой команды не в том, чтобы получить «красивую» траекторию, похожую на проектную. Нужно подтвердить, каким прибором и при каких условиях получены точки, к какой системе координат они относятся и можно ли сопоставить их с устьем, глубинами и последующими каротажными или геологическими наблюдениями. Такой подход позволяет вовремя отделить техническое отклонение скважины от ошибки записи.
Что именно должно быть известно о замере
Минимальная запись начинается с идентификатора скважины и координат её устья, но ими не ограничивается. Для каждой серии измерений полезно сохранить дату, исполнителя, тип и серийный номер прибора, метод ориентации, глубины станций, единицы, принятую систему координат и высот, а также сведения о калибровке и условиях работ. Если часть информации находится в буровом отчёте или файле подрядчика, в базе должна остаться недвусмысленная ссылка на источник.
Отдельно фиксируют, что означает указанная глубина: глубину по стволу, глубину обсадки либо иной отсчёт. Смешение этих понятий создаёт правдоподобные, но неверные координаты. Так же важна связь с датой работ: траектория, полученная до углубления, не описывает последующие интервалы, даже если название файла не менялось.
Сверка начинается с устья и глубины
Перед расчётом координат проверяют, совпадают ли идентификатор и координаты устья с утверждённой маркшейдерской основой, не перепутаны ли северная и восточная координаты, единицы высот и система отсчёта. Затем сопоставляют максимальную глубину инклинометрии с фактическим забоем на дату замера. Разрыв не обязательно означает брак: возможно, прибор не спускали до забоя. Но такое ограничение должно быть явным, иначе модель создаст ложное впечатление о контроле всего ствола.
Полезен простой графический контроль: точки траектории наносят рядом с проектной линией, соседними скважинами и рельефом. Резкий излом между двумя близкими станциями, скачок азимута без смены буровой технологии или точка, оказавшаяся над устьем при отсутствии обоснования, требуют возврата к первичному файлу. Проверять надо не только итоговые координаты, но и исходные значения угла и азимута.
Как связать траекторию с остальными данными

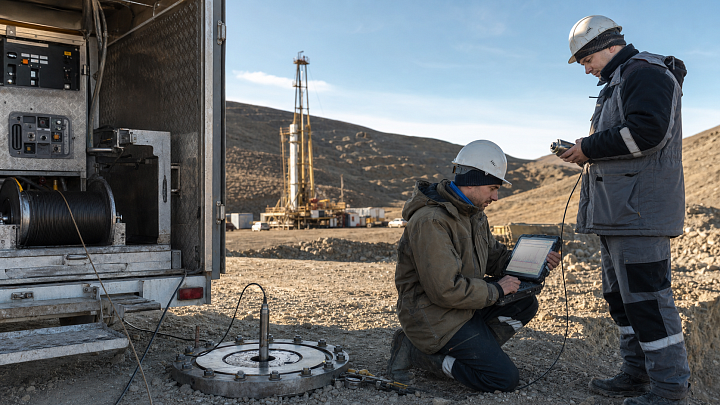

Инклинометрию нельзя оценивать изолированно. Она задаёт пространственную ось для описания керна, результатов анализов и геофизики. В материале о проверке геофизического каротажа показано, почему глубинную привязку следует читать вместе с условиями получения кривой. Для траектории действует тот же принцип: если каротаж, буровой журнал и инклинометрия относятся к разным состояниям ствола, их нельзя объединять одной операцией импорта.
Сопоставление с выходом керна по рейсам помогает не терять интервалы, в которых материал отсутствует или нарушен. Координата такого интервала может быть рассчитана корректно, но геологическое описание не должно создавать видимость непрерывного наблюдения. В базе оставляют статус, источник и ограничение данных, а не заполняют пробел предположением.
Признаки, при которых результат лучше остановить
- у одного номера скважины есть несколько несовместимых устьев или систем координат;
- глубины в файле не возрастают, повторяются без пояснения или выходят за известную глубину ствола;
- нет сведений о приборе, способе ориентации либо версии исходного файла;
- траектория имеет одиночный необъяснённый скачок, который меняет положение целевого интервала;
- данные поступили после переименования, перебуривания или углубления скважины, а история операций не приложена.
В этих случаях правильный результат контроля — не «исправить» цифру вручную, а присвоить данным статус проверки, запросить первичный файл и зафиксировать, какое решение временно ограничено. Это особенно важно при оценке ресурсов: статья о версиях геологической модели напоминает, что изменение должно оставлять след от источника до результата.
Порядок передачи в модель
- Сверьте устье, номер скважины, дату и фактическую глубину с буровой документацией.
- Проверьте последовательность станций, единицы, значения углов и наличие исходного файла.
- Рассчитайте траекторию в утверждённой системе и просмотрите её на плане и разрезе.
- Сопоставьте глубины с керном, каротажем и пробами; явно отметьте непокрытые интервалы.
- Загрузите данные с версией, статусом проверки и ссылкой на первичный документ.
- После обновления модели сохраните, какая версия траектории была использована.
Для геологоразведочных программ эта дисциплина ценна и на крупных объектах, включая карточку Кокпатасского золоторудного месторождения: масштаб не отменяет потребность в прослеживаемой исходной геометрии. Отраслевая новость о совместной работе геологов и геофизиков также хорошо отражает практический смысл общей основы данных — результаты разных методов становятся сопоставимыми только при понятной привязке.
Частые вопросы
Можно ли считать проектную траекторию фактической, если скважина короткая?
Нет. Проект помогает планировать, но не заменяет измерение. Решение об объёме контроля принимают по цели работ, типу бурения и требованиям проекта, а не по внешнему сходству линий.
Нужно ли удалять сомнительную траекторию из базы?
Обычно безопаснее сохранить её с понятным статусом и причиной ограничения, если это допускает система управления данными. Тогда команда не потеряет историю и не примет черновой набор за утверждённый.
Достаточно ли проверить конечную точку скважины?
Нет. Конечная точка не показывает, где находятся промежуточные интервалы и не выявляет локальный сбой между станциями. Нужны контроль исходных станций и просмотр формы траектории.
Надёжная инклинометрия не делает геологическую интерпретацию автоматической. Она даёт ей честную пространственную основу: известно, где получено наблюдение, какой у него источник и какие ограничения нужно учитывать при следующем решении.
