Фотография в полевом дневнике полезна не потому, что выглядит убедительно, а потому, что позволяет другому специалисту восстановить контекст наблюдения. Кадр без номера точки, направления съёмки и масштаба быстро превращается в иллюстрацию: спустя месяц уже трудно понять, какой контакт, интервал или структурный элемент на нём показан. Хорошая фотодокументация не заменяет описание и измерения, но связывает их с тем, что было видно на месте.
Ниже — рабочая схема для обнажений, карьерных уступов, керна и маршрутов. Она не задаёт точность координат, формат геологической базы или требования к съёмке на конкретном объекте: их определяет проект, система координат и утверждённая методика. Принцип один — у каждого значимого кадра должна быть понятная связь с наблюдением, а у наблюдения — возможность проверить, что именно было зафиксировано.
Сначала определить роль фотографии
До съёмки полезно ответить на вопрос, что именно должен подтверждать кадр. Общий вид нужен для положения объекта в рельефе или уступе; средний план — для границы тел, мощности или взаимного положения пород; деталь — для текстуры, минерализации, трещиноватости либо другого признака. Одна широкая фотография редко решает все задачи. Если пытаться вместить в неё и ландшафт, и мелкую структуру, читатель не увидит ни контекст, ни деталь.
Связка кадров особенно ценна при маршрутном картировании. Общий кадр показывает, где находится точка, а серия деталей объясняет, на чём основано описание. Для контакта в карьере снимок не должен выдавать интерпретацию за непосредственное наблюдение: в записи отдельно отмечают, что видимо уверенно, а что является выводом геолога.
Привязать снимок к точке, а не к памяти автора
Минимальный набор для карточки кадра — идентификатор наблюдения, дата и время, автор, место в принятой системе координат, направление взгляда и краткое назначение снимка. Координата сама по себе не всегда достаточна: в длинном забое или на уступе полезно указать сторону, номер участка и положение относительно понятного ориентира. Если использован навигатор или иной прибор, фиксируют систему координат и ограничения измерения, а не приписывают бытовому треку маркшейдерскую точность.
Фотография должна оставаться связанной с первичной записью, а не только с папкой на телефоне. Журнал разведочного бурения уже показывает важность последовательности первичных данных; для полевых фотографий действует та же логика. Номер точки, имя файла и идентификатор записи не обязаны быть одинаковыми, но между ними не должно быть неразрешимой двусмысленности.
Показать масштаб и ориентацию честно
Масштабная рейка, линейка или другой утверждённый объект помогают оценить размер признака, однако не должны закрывать важную часть обнажения. Их размещают в плоскости интересующего объекта, когда это возможно, и не используют случайный предмет с неизвестными размерами. Для общего плана практичнее добавить ориентир и направление, чем пытаться положить небольшую линейку на передний план.
Не следует «исправлять» кадр обработкой так, чтобы исчезли природные особенности, следы воды, тени или границы видимости. Допустимая техническая коррекция не должна менять геологический смысл снимка. Если объект плохо виден, надёжнее повторить съёмку при подходящих условиях или зафиксировать ограничение в записи. Это важнее, чем получить эффектную иллюстрацию для отчёта.
Разделить первичный кадр, отбор и интерпретацию
Исходный файл сохраняют как первичный материал. Отдельно можно подготовить копию с указателями, рамкой участка или краткой подписью для отчёта, но она не должна подменять оригинал. Такая дисциплина позволяет проверить, где заканчивается наблюдаемая фактура и начинается пояснение автора. При переносе данных в базу полезно хранить ссылку на оба варианта и автора аннотации.
Фотография не делает запись полноценной без описания. В статье о геологических контактах в карьере разобрано, почему для модели важны характер границы и условия её наблюдаемости. Кадр помогает вернуться к этому выводу, но не может сам назвать породу, объяснить генезис или установить продолжение контакта за пределами доступной поверхности.
Проверить серию до передачи в базу
Контроль качества фотоматериалов удобнее проводить в конце каждой смены или маршрута, пока у автора есть возможность уточнить точку и повторить кадр. Проверяющий смотрит не на художественное качество, а на связность серии: есть ли изображение для отмеченного наблюдения, не перепутаны ли номера, читается ли масштаб, совпадает ли дата со сменным журналом, открывается ли файл и доступен ли исходник. Если часть полей неизвестна, это фиксируют как ограничение, а не заполняют по памяти позднее.
Для повторных наблюдений полезно сохранять прежнюю точку съёмки и направление, но не выдавать сходство ракурса за строгую сопоставимость. Изменение освещения, очистка уступа, осыпь или иной доступ к поверхности могут менять вид объекта. В таких случаях новую фотографию связывают с прежней как с материалом для качественного сравнения и честно описывают различия условий. Так серия поддерживает геологический разбор, а не создаёт иллюзию точного измерения там, где его не было.
Организовать передачу и хранение в конце смены
Самый уязвимый момент — не съёмка, а передача. До начала работ полезно согласовать имя проекта, правила именования, место выгрузки, резервное копирование и ответственного за проверку связей. В конце смены сверяют: все ли наблюдения, для которых требовались кадры, имеют файлы; все ли файлы привязаны к записи; не остались ли важные материалы только в памяти устройства. Для керна эту же дисциплину поддерживает система прослеживаемости от скважины до керносклада.

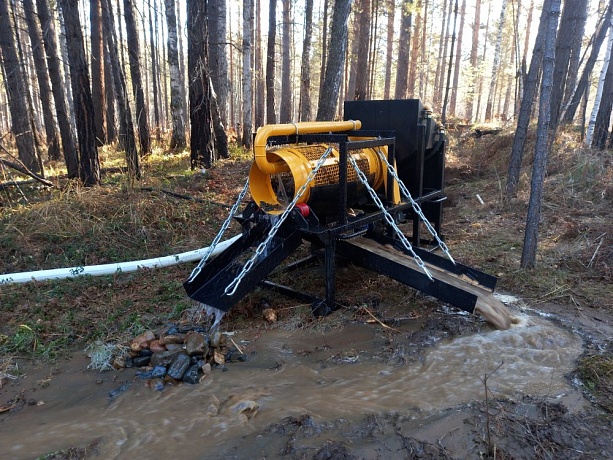

Если по фотографии принимается решение об отборе или повторной проверке, его не прячут в подписи к файлу. Решение должно быть записано в рабочем журнале и связано с точкой, пробой или задачей. Каталоговый комплекс обработки проб уместен здесь лишь как пример следующего звена: подготовка материала не исправит потерянный контекст его полевого происхождения.
Короткий контроль перед сдачей данных
- Есть ли у кадра идентификатор наблюдения, место, время и автор?
- Понятно ли, что показано: общий вид, объект или деталь?
- Виден ли подходящий масштаб либо честно описано его отсутствие?
- Сохранён ли исходный файл и отделена ли от него интерпретированная копия?
- Сходятся ли ссылки между фотографией, журналом и геологической базой?
Вопросы и ответы
Достаточно ли геометки смартфона?
Для части полевых задач она может быть полезной, но её пригодность определяется требуемой точностью и условиями приёма сигнала. Координату и систему привязки проверяют по правилам проекта.
Можно ли заменить масштабную рейку перчаткой или молотком?
Нет, если размер предмета не является однозначным и утверждённым. Масштаб должен быть понятен человеку, который не присутствовал при съёмке.
Нужно ли фотографировать каждое наблюдение?
Нет. Снимают то, что требуется методикой или помогает доказать и проверить важный признак. Массовые неструктурированные кадры создают новый риск — потерю нужного материала среди случайных файлов.
Вывод. Рабочая фотография — это не отдельная картинка, а элемент цепочки «точка — наблюдение — файл — интерпретация». Когда эта цепочка задана заранее, материалы сезона остаются понятными для проверки, модели и следующей полевой команды.
